Lithofacies of the Shales in the Second Member of Funing Formation in Gaoyou Sag, Subei Basin and Their Depositional Environment
-
摘要:
苏北盆地高邮凹陷古近系阜二段泥页岩经钻探证实具有商业页岩油流。HY1井系统取芯分析显示，阜二段各个亚段泥页岩主要由长英质-灰云质混积岩与长英质-黏土质混积岩、黏土质长英细粒岩组成，构成了层状长英质-黏土质混积岩相、层状长英质-灰云质混积岩相。常微量元素分析表明，页岩岩相主要受控于古盐度、古气候与古水深的控制。沉积古环境恢复与发育岩相对应分析发现，深水潮湿低盐度的沉积环境下易形成长英质-黏土质混积岩相；半深水半咸水的相对潮湿环境能够沉积比例相近的层状长英质-黏土质混积岩相与长英质-灰云质混积岩相；浅水干旱高盐度条件下易沉积大量的纹层状长英质-灰云质混积岩相。研究成果对页岩岩相展布分析及预测页岩储层“甜点”具有重要的科学意义。
Abstract:Shales of the Second Member of Funing Formation (E1f2, the Paleogene) in the Gaoyou Sag, Subei Basin, Jiangsu, East China, have been proved to have commercial shale oil flow. Analysis on the core of the HY1 well showed that the shales are mainly felsic-calcilutite/dolomitic, felsic-argillaceous, or argillaceous felsic, which constitutes the laminated felsic-argillaceous mixed facies and felsic-calcilutite/dolomitic mixed rocks facies. The analyses of major and trace elements showed that the shale lithofacies is mainly controlled by the paleosalinity, paleoclimate, and paleowater depth. According to the sedimentary paleoenvironmental reconstruction and the analyses of the development of rock facies, the felsic-argillaceous mixed rocks facies were formed in deep-water humid and low-salinity depositional environment; the laminated felsic-argillaceous mixed rocks facies and felsic-calcilutite/dolomitic mixed rocks facies reflected the semi-deep-water and semi-saline-water relatⅣely humid environment; and the laminated felsic-calcilutite/dolomitic mixed rocks facies were deposited in a shallow-water arid and high-salinity depositional environment. The research results are of great scientific significance to the analysis of shale facies distribution and prediction of shale reservoir “sweet spot”.
-
Keywords:
- palaeoenvironment /
- shale lithofacies /
- Funing Formation /
- Gaoyou Sag /
- Subei Basin
-
长江连接了地球上最大的大陆/高原和最大的海洋，流域面积约180万km2，在亚洲季风气候控制下，产生并携带巨量的泥沙，对流域生态环境和边缘海的海洋环境产生重大影响[1]。长江流域涉及到的长江经济带，已发展成为我国综合实力最强、战略支撑作用最大的区域之一，长江经济带的人口和生产总值均超过全国的40%。长江口是世界上最大的河口之一，陆源物质约有90%经由长江口进入东海[2]。在陆地径流与海水的交汇作用下，大量污染物经吸附、絮凝、生物累积等过程，转移到沉积物中，成为长江三角洲地区生态环境的长期潜在影响因素[3]。有资料研究表明长江流域直至北宋, 仍是水土保持较好的地区，长江流域水土流失明显是从南宋开始的, 当时大批北方移民南移, 地区开发垦殖的加快, 导致了水土流失的加重[4]。而长江流域的近现代工业活动大约起始于150年前的钢铁造船等早期制造业，目前大量研究探讨了长江口及东海内陆架水体和沉积物中重金属的分布特征、沉积通量、存在形态、污染评价、累积与演化规律，以及常量元素、稀土元素等与沉积环境的对应关系等[5-22]，而对近2ka以来百年尺度重金属元素变化规律的研究较少看到。本文以位于长江口地区的ZK6孔作为研究对象，通过重金属元素变化、粒度参数特征、测年定年分析等方法对长江口近1500年以来沉积物重金属元素的沉积记录进行了综合研究，并揭示了自然与人类活动双重影响下的重金属累积变化规律。
1. 材料与方法
1.1 样品采集
2007年7月在长江口泥质沉积区开展了地质钻探工作(图 1)，钻孔编号为ZK6(30.89685°N、122.14752°E)，水深9.5m(理论基准面)，孔深10m。采用ϕ127岩心管+110pvc衬管采样方法，每个回次不超过1m, 取心率为95%~100%。后期岩心详细描述、剖样和采集工作均在金山区张堰镇地质样品保管基地完成。按照10 cm间隔，共计采集地球化学样品99件；按照10~15cm间隔，共计采集粒度样品95件；现场挑选3件有代表性的贝壳样品进行AMS14C测年。在0~2m内按照5~10cm间隔，采集32件样品进行210Pb和137Cs测年。
1.2 分析测试方法
地球化学样品分析测试按照《多目标区域地球化学调查规范(1:250000)》(DZ/T 0258-2014)要求测试As、Cd、Cu、Cr、Hg、Ni、Pb、Zn、Al2O3等指标，测试工作由原国土资源部南京矿产资源监督检测中心完成，其中As、Hg采用原子荧光法(AFS)，Cr、Ni、Pb、Zn、Al2O3采用X荧光光谱法(XRF)，Cd采用石墨炉原子吸收法。测试用到的GBW标准物质的准确度和精密度控制均满足规范要求，相对标准偏差(RSD)均小于5%，分析结果数据可靠。
粒度分析测试由华东师范大学河口海岸国家重点实验室完成，所用仪器为美国Coulter公司LS13320型激光粒度仪。AMS14C测年样品由中国科学院广州地球化学研究所AMS14C制样实验室和北京大学核物理与核技术国家重点实验室联合完成。210Pb和137Cs测试项目在华东师范大学河口海岸国家重点实验室进行, 样品预处理方法为：每个样品称取10g左右的湿样，在高温105℃烘干后，放入干燥器。再称取6~7g左右干样研磨，过100目孔筛去除植物根茎，将研磨后的干样放入测试管中，开口封蜡，放置3个星期，以使放射能量平衡。3周后，使用美国EG&GORTEC公司生产的高纯锗井型探头(GWL-120210-S)进行放射性同位素测量。
2. 结果与讨论
2.1 沉积速率与年代特征
0~1.85m，黄灰色泥夹深灰色粉砂纹层，纹层mm级，1m以下纹层密集，且多见虫孔，粉砂中常见贝壳碎片；1.85~10m，灰色泥夹深灰色粉砂纹层，5.9~6.05和8~8.2m为较均质泥，多细小气孔，6.05~7.6m粉砂纹层密集，粉砂中多贝壳碎片，见数层贝壳碎片薄层。4.42、7.57、和9.7m的贝壳校正年龄分别为(630±27)、(1340±33)、(1430±24)aBP，据此推测本孔沉积物的年龄为约1500aBP。本批样品由于测试获得的137Cs浓度较低，因此，在进行沉积速率计算时，只采用了210Pb测试结果，依据常量初始浓度CIC模式对沉积物0~2m进行线性拟合，得到2m以浅沉积速率约为1.85cm/a(图 2)。
![]()
图 2 ZK6孔沉积物比活度剖面图Figure 2. Down-core changes in 210Pbex and 137Cs activities in core ZK62.2 沉积物粒度特征
ZK6孔，位于南汇边滩前缘，近百年以来平均沉积速率为1.85cm/a，全孔为近1500年来沉积。沉积物粒度波动大且频繁，整体可分为4层(自下而上，分别为层1、2、3、4，表 1、图 3)：
表 1 沉积物粒度参数统计Table 1. Grain size parameters for Core ZK6分层 参数 黏土
(＜4μm)粉砂
(4~63μm)砂
(63~2000μm)平均粒径/
μm平均粒径/
Φ中值粒径/
μm中值粒径/
Φ4 算术平均值 32.49 58.08 9.43 22.24 5.66 12.07 6.69 最大值 44.40 65.75 42.60 56.21 6.88 53.24 7.71 最小值 15.50 41.90 0.71 8.48 4.15 4.76 4.23 3 算术平均值 36.09 58.31 5.60 16.88 6.05 7.74 7.13 最大值 47.10 64.54 26.30 44.18 7.09 24.45 7.84 最小值 15.60 51.40 0.00 7.36 4.50 4.36 5.35 2 算术平均值 29.63 64.60 5.77 20.20 5.70 11.21 6.63 最大值 46.00 77.13 11.10 32.70 6.50 26.76 7.78 最小值 13.70 50.95 0.28 11.03 4.93 4.55 5.22 1 算术平均值 33.35 59.84 6.81 19.79 5.75 8.42 6.96 最大值 44.40 70.09 16.20 32.95 6.94 14.65 7.69 最小值 24.50 52.54 0.00 8.15 4.92 4.84 6.09 ![]()
图 3 ZK6孔沉积物粒度垂向分布特征Figure 3. Vertical distribution patterns of grain size parameters for Core ZK6层1为7.6~10m，沉积物总体较稳定，黏土含量24.5%~44.4%，粉砂含量52.54%~70.09%，砂含量0~16.2%，平均粒径、中值粒径分别是4.92~6.94、6.09~7.69Φ。
层2为4.8~7.6m，沉积物又有所变粗，黏土含量降至13.7%~46%，粉砂略有上升，为50.95%~77.13%，砂含量为0.28%~11.1%，平均粒径、中值粒径分别是4.93~6.5、5.22~7.78Φ。
层3为2.0~4.8m，沉积物变细，黏土含量上升为15.6%~47.1%，粉砂含量为51.4%~64.54%，砂含量降为0~26.30%，平均粒径、中值粒径分别为4.50~7.09和5.35~7.84Φ。
层4为0~2.0m，为近百年来沉积，沉积物粒度总体为全孔最粗，黏土含量15.5%~44.4%，粉砂含量41.9%~65.75%，砂含量0.71%~42.6%，平均粒径和中值粒径分别是4.15~6.88、4.23~7.71Φ。
另外从不同粒级沉积物对元素含量的影响来看(表 2)，黏土含量对8个元素均有正的吸附促进作用，其中与Pb、Zn具有正相关性。粉砂含量对8个元素均具有负相关性，相关性由强到弱依次为As、Cu、Pb、Cd、Cr、Hg、Ni、Zn。砂含量对8个元素相关性不明显。平均粒径和中值粒径与重金属含量相关性不明显。重金属元素含量与粒度的相关统计参数相关性较复杂，不同粒级范围结果可能完全不一样[6]。
表 2 ZK6孔重金属元素与粒度相关参数相关性Table 2. Relationship between heavy metals and grain size parameters for Core ZK6As Cd Cr Cu Hg Ni Pb Zn 黏土 粉砂 砂 平均粒径 中值粒径 As 1 Cd 0.83** 1 Cr -0.01 0.05 1 Cu 0.67** 0.77** 0.53** 1 Hg 0.53** 0.64** 0.11 0.58** 1 Ni 0.07 0.13 0.90** 0.63** 0.12 1 Pb 0.33** 0.34** 0.70** 0.67** 0.25* 0.73** 1 Zn 0.06 0.13 0.92** 0.62** 0.12 0.97** 0.76** 1 黏土 0.19 0.14 0.18 0.16 0.07 0.20 0.22* 0.21* 1 粉砂 -0.39** -0.30** -0.28** -0.35** -0.27** -0.25* -0.35** -0.25* -0.58** 1 砂 0.14 0.11 0.05 0.14 0.17 -0.01 0.06 -0.02 -0.66** -0.23* 1 平均粒径 0.09 0.09 0.09 0.07 0.01 0.150 0.14 0.15 0.86** -0.20 -0.85** 1 中值粒径 0.07 0.03 0.16 0.05 -0.02 0.18 0.16 0.19 0.97** -0.43** -0.76** 0.86** 1 注：**在0.01水平(双侧)上显著相关；*在0.05水平(双侧)上显著相关；N=95. 2.3 重金属元素垂向分布特征
ZK6孔沉积物重金属元素As、Cd、Cr、Cu、Hg、Ni、Pb、Zn在垂向上的含量变化如图 4、图 5、表 3所示，其对应的含量变化范围分别为8~14.9、0.076~0.18、81.1~109、24.2~46.5、0.04~0.075、36.6~53、23.4~36.5、79.9~117mg/kg，对应的平均含量分别为10.73、0.107、96.6、32.5、0.052、45.8、28.9、100.6mg/kg。
![]()
图 5 Al校正后ZK6沉积物重金属垂向变化Figure 5. Down-core distribution of aluminum-normalized heavy metals concentrations for ZK6表 3 沉积物重金属含量参数统计Table 3. Statistics of heavy metal content for Core ZK6mg/kg 分层 参数 As Cd Cr Cu Hg Ni Pb Zn 算术平均值 12.69 0.14 94.98 36.91 0.063 45.04 29.64 98.72 4 最大值 14.9 0.18 104 46.5 0.075 52.7 36.5 117 最小值 9.35 0.1 81.1 27.9 0.044 36.6 25.5 79.9 算术平均值 11.35 0.11 95.16 31.34 0.053 44.43 28.67 97.34 3 最大值 13.4 0.13 102 35.5 0.06 49.3 34 107 最小值 9.91 0.084 88.5 25.1 0.046 37.8 23.4 81.9 算术平均值 9.94 0.10 95.75 31.26 0.047 45.79 28.36 100.66 2 最大值 11.7 0.11 102 34.6 0.056 50.3 33.5 110 最小值 8.08 0.076 88.8 24.2 0.04 39 25.6 88.6 算术平均值 9.36 0.09 100.70 31.72 0.051 48.18 29.38 105.82 1 最大值 10.4 0.1 109 35.4 0.1 53 33.6 117 最小值 8 0.079 91.6 27.8 0.045 42.4 24.8 95.3 8个重金属元素在垂向上的总体含量变化特征表现为：As、Cd自深部到浅部，表现出元素含量一直在逐步升高的趋势；Cr元素自深部到浅部，表现出元素含量逐步降低的趋势；Cu、Hg、Pb元素，表现出自层1到层2为逐步降低，然后自层3到层4为含量升高的趋势；Ni、Zn元素，表现出含量自层1到层3为逐步降低，然后层4再逐步升高的规律。经Al元素粒度校正后，Ni、Pb、Zn元素在层4含量升高的趋势更为明显。As、Cd、Cr、Cu、Hg、Ni、Pb、Zn元素全孔最大值、最小值对应的采样深度分别为1.55、9.15，1.55、5.25，9.95、0.85，0.35、5.65，0.65、5.65，9.65、0.85，1.55、2.15，9.85、0.85m，其中As、Cd、Cu、Hg、Pb含量最大值均出现在2m以浅，而Cu、Hg含量最大值则为1m以浅。Cr、Ni、Zn等3元素含量最大值主要出现在钻孔底部9.5~10m段(表 4)。所有元素自2m以浅含量明显升高、变幅增大，并在1m左右有个沉积突变，对应的采样深度为80~90cm。
表 4 ZK6孔沉积物重金属全孔含量最大、最小值深度统计Table 4. Statistics of maximum and minimum depth of heavy metals for Core ZK6统计参数 As Cd Cr Cu Hg Ni Pb Zn 算术平均值/(mg/kg) 10.73 0.107 96.6 32.5 0.053 45.8 28.9 100.6 最大值/(mg/kg) 14.9 0.18 109 46.5 0.075 53 36.5 117 最小值/(mg/kg) 8 0.076 81.1 24.2 0.04 36.6 23.4 79.9 最大值采样深度/m 1.55 1.55 9.95 0.35 0.65 9.65 1.55 9.85 最小值采样深度/m 9.15 5.25 0.85 5.65 5.65 0.85 2.15 0.85 2.4 影响因素分析
2.4.1 河口三角洲演化
河口区表层沉积物微量元素主要受地貌条件和沉积物粒径所控制, 这种现象在珠江口、长江口、黄河口表层沉积物都有表现, 河口地区的元素组成也反映了流域化学风化, 河口全新世地层中元素分布与沉积环境变化有关[16, 17, 21, 22]。ZK6孔所在位置为长江口的一个沉积中心，该钻孔反映了近1.5ka以来元素的组成、分布在气候控制下的源区化学风化和三角洲快速向河口推进过程中陆源碎屑物质的输入、河海相互作用发生的变化。自10~2m，As、Cd、Cr、Cu、Hg、Ni、Pb、Zn等元素含量变化幅度较小，其中As、Cd元素为含量逐步升高，Cr、Ni、Zn元素含量逐步降低，Cu、Hg、Pb元素表现为先降后升的趋势。河口三角洲的演化规律对ZK6孔元素含量变化影响较大，ZK6孔自底部到顶部沉积过程中，其位置距离长江口顶端的距离在发生逐步的靠近，反映出的元素含量变化为一致的变化趋势，比如一直升高或降低。另外有研究表明长江口不同沉积物环境对沉积物重金属的含量与形态都有一定影响[15], 长江口地区表层沉积物重金属残渣态占比由高到低依次为Cr(85.7%)、Ni(80.7%)、Zn(72.0%)、As(68.1%)、Cu(55.7%)、Pb(48.2%)、Hg(45.3%)、Cd(26.0%)[15]。残渣态占比最高的Cr、Ni、Zn元素含量逐步降低, As、Cd元素含量逐步升高。2m以浅沉积物粒径突然变粗，这与长江主泓从北支转入南支有直接关系，长江携带的粗颗粒物质在长江口地区经南支入海，粗颗粒物质沉积加剧。因此，河口三角洲的演化、沉积环境变化是影响元素含量变化的重要因素之一。长江自14至18世纪主泓一直由北支入海，表现为三角洲不断向海进积，沉积中心不断东移和南移。19世纪开始主泓逐步改走南支入海[23, 24]，根据沉积速率测算孔深2m处对应的时间大致为1899年前后，因此, 长江主泓改走南支是ZK6孔自2m开始沉积物突然变粗的主要原因之一，也是控制沉积物重金属元素变化的重要因素之一。
2.4.2 人类活动影响
人类活动的影响主要体现在3个方面，一是历史时期过度的垦荒引起较严重的生态失控，比如森林砍伐、围湖造田等引发的水土流失、河湖淤塞等[4]；二是流域内开发建设的各类水利工程，其中以支流和径流大坝的修建相对影响较大，主要表现为河流径流量与泥沙运移量的运移规律变化；三是由于大规模的“三废”的排放，通过流域内河流的输送，在长江口地区逐步累积。自10~2m，8个元素含量总体变幅不大，按照各自的趋势在增加或者减少，这期间元素含量的变化更多的是与流域内人类活动的恳荒有关。自2m以浅，8个元素都表现出含量相对升高、降低、升高、再逐步降低的趋势，这是人类活动多重因素共同作用的结果，其中长江口河势的演化和变化，进一步增加了元素规律的成因揭示难度。
2.5 重金属及沉积环境对流域环境变化响应
2.5.1 1500年以来总体响应
由测年数据可知，ZK6孔揭示了近1500年以来的沉积环境变化，历史时期长江流域南北文化的交融、流域的垦荒和开发以及近现代的工业活动，都对长江流域环境产生了一定的影响，进而可能会在长江口留下沉积记录。从层1到层4沉积物平均粒径分别为19.79、20.20、16.88、22.24μm，层4平均粒径最粗，层3平均粒径最细。从层1到层2平均粒径由19.79μm变化到20.20μm，粒径自孔底10m到4.8m有略微变粗的趋势。层1为10~7.6m，对应的年代为507-650AD，对应历史上南朝至唐代早期。层2为7.6~4.8m，对应的年代为650- 1233AD，对应历史上唐代早期至南宋。有成果研究表明，自三国时长江中下游地区的区域开发进程已呈现明显加快的趋势。从东晋、南北朝到隋、唐、宋时期的九百多年间, 北方的多年战乱导致大量人口朝南迁徙, 南方的人口数量明显大增, 迁徙居民纷纷转向丘陵山区开荒种地, 从而促进了长江流域山区的开发[4]。同时长江三角洲与我国东部地区又存在中世纪暖期[25]。综上因素，长江流域自南朝以来随着人类活动的逐步增强，同时加上气候的相对暖湿，长江流域来沙增多，长江三角洲向海进积增强，对应ZK6孔的响应为沉积物粒径略微变粗，主要为粉砂粒径沉积物占比增加，黏土粒级和砂粒级沉积物占比减少。这期间自层1到层2重金属元素对应的变化为As元素平均值增加6.20%、Cd元素平均值增加11.11%、Cr元素平均值减少4.92%、Cu元素平均值减少1.45%、Hg元素平均值减少7.84%、Ni元素平均值减少4.96%、Pb元素平均值减少3.47%、Zn元素平均值减少4.88%。
层3为4.8~2.0m，对应的年代为1233-1899 AD，对应历史上的南宋至清朝末期，沉积物粒径全孔最细。黏土粒级沉积物占比增大，粉砂和砂粒级沉积物占比减小。另有研究成果认为公元12世纪是一个明显的转折期, 即在这之前为相对湿润期, 在这之后为相对干燥期[26]。因此, 这期间沉积物粒径变细的主要原因与气候变化有关系，干燥的气候导致流域降水减少，这是沉积物粒径变细的主要原因。另外自南宋开始, 当时大批北方移民南移, 地区开发垦殖加快, 导致了水土流失的加重[4]。自层2到层3，这期间重金属元素对应的变化为As元素平均值增加14.19%、Cd元素平均值增加10%、Cr元素平均值减少0.62%、Cu元素平均值增加0.26%、Hg元素平均值增加12.77%、Ni元素平均值减少2.97%、Pb元素平均值增加1.09%、Zn元素平均值减少3.30%。
层4为2.0m以浅，对应的年代为1899 AD以来，对应历史上的清朝末期以来，沉积物粒径全孔最粗，主要表现为砂级沉积物含量的明显升高。自层3到层4，沉积物粒径总体变粗，黏土粒级沉积物占比减少，粉砂粒级沉积物变化不大，砂级沉积物占比明显增大，这期间自层3到层4重金属元素对应的变化为As元素平均值增加11.81%、Cd元素平均值增加27.27%、Cr元素平均值减少0.19%、Cu元素平均值增加17.77%、Hg元素平均值增加18.87%、Ni元素平均值增加1.37%、Pb元素平均值增加3.38%、Zn元素平均值增加1.42%。重金属元素的含量升高，流域人类活动的加剧是重要原因，自晚清以来长江流域开始的近现代工业的发展也是一个不容忽视的因素，另外长江入海主泓的南移也是一个重要原因之一。
另据中国水系沉积物元素地球化学系列背景值[27]，与长江流域相关的构造单元水系沉积物类别包括滇藏造山系和扬子准地台，其中滇藏造山系水系沉积物8个重金属元素的RCC(区域浓集系数)值分别为As(1.56)、Cd(1.36)、Cr(1.07)、Cu(1.01)、Hg(0.85)、Ni(1.16)、Pb(0.98)、Zn(1.09)，强烈富集(RCC>1.3)的指标由高到低为As、Cd。扬子准地台水系沉积物8个重金属元素的RCC值分别为As(1.13)、Cd(1.59)、Cr(1.26)、Cu(1.24)、Hg(2.04)、Ni(1.34)、Pb(1.15)、Zn(1.18)，强烈富集的指标由高到低为Hg、Cd、Ni。
长江口主要涉及到长江流域和钱塘江流域的沉积物来源，与之相关的成矿带主要包括西南三江成矿带、川滇黔相邻成矿区、湘西鄂西成矿带、长江中下游成矿带、钦杭成矿带等。其中西南三江成矿带水系沉积物8个重金属元素的RCC值分别为As(1.46)、Cd(1.36)、Cr(1.10)、Cu(1.16)、Hg(1.15)、Ni(1.20)、Pb(1.06)、Zn(1.10)，强烈富集的指标由高到低为As、Cd；川滇黔相邻成矿区水系沉积物8个重金属元素的RCC值分别为As(0.80)、Cd(1.82)、Cr(1.55)、Cu(2.19)、Hg(1.50)、Ni(1.77)、Pb(1.12)、Zn(1.36)，强烈富集的指标由高到低为Cu、Ni、Cd、Cr、Hg、Zn；湘西鄂西成矿带水系沉积物8个重金属元素的RCC值分别为As(1.38)、Cd(2.13)、Cr(1.36)、Cu(1.35)、Hg(2.65)、Ni(1.47)、Pb(1.18)、Zn(1.22)，强烈富集的指标由高到低为Hg、Cd、Ni、As、Cr、Cu；长江中下游成矿带水系沉积物8个重金属元素的RCC值分别为As(1.17)、Cd(1.09)、Cr(1.18)、Cu(1.18)、Hg(2.27)、Ni(1.17)、Pb(1.15)、Zn(0.99)，强烈富集的指标主要为Hg；钦杭成矿带水系沉积物8个重金属元素的RCC值分别为As(1.48)、Cd(1.27)、Cr(1.03)、Cu(1.05)、Hg(2.69)、Ni(1.02)、Pb(1.15)、Zn(0.96)，强烈富集的指标由高到低为Hg、As。
从长江流域相关的水系沉积物基准值调查对比可知，8个重金属元素的RCC值大多大于1.0，表明长江流域的许多地区水系沉积物重金属元素本底值高于全国本底值，其中强烈富集出现最多的指标主要为Cd、As、Hg。ZK6孔自底部到顶部Cd、As 2个指标含量处于逐步升高的趋势，这与流域内许多地方富集Cd、As有很大关系。Hg、Cu、Pb自层2开始含量呈现逐步升高的趋势，表明这3个指标开始逐步响应人类活动的影响。Ni、Zn 2个指标含量表现出自层1到层3降低、层4又升高的规律，以及Cr指标含量表现出自层1到层4一直逐步降低的规律，这一方面与长江流域这3个指标富集区域不多有关，另外也与这3个元素的残渣态占比含量较高有一定关系。因此，8个重金属元素对长江流域环境变化的响应敏感程度由高到低依次为Cd>As>Hg>Cu>Pb>Zn>Ni>Cr。
2.5.2 近百年来重金属含量变化与流域环境响应
自2m以浅8个重金属元素除Cr外，其他7个指标总体表现出含量突然升高的趋势，同时在1.55、0.85、0.35m存在阶段高含量点或低含量点。经粒度校正后，1.55、0.85的阶段高含量点和低含量点依旧明显，0.35m的阶段极值点已经不明显。其中2.0~1.55m，8个元素均表现出含量升高的趋势，其中As、Cd、Pb的含量在1.55m处达到全孔最大值。1.55~0.85m，8个元素均表现出含量降低的趋势，其中Cr、Ni、Zn的含量在0.85m处达到全孔最小值。0.85m以浅，8个元素均表现出含量升高的趋势，其中Hg元素在升高期间有减少的波动，Cu的含量在0.35m处达到全孔最大值。0.35m以浅, Cu、Zn、Ni、Cr、As、Cd、Hg、Pb均表现出高位波动的趋势。
因采样间隔为10cm，样品代表 10cm长岩心的混合样品，1.55m对应的时间大约为1921—1926年，0.85m对应的时间大约为1958—1964年，0.35m对应的时间大约为1985—1991年。自2.0m以浅，沉积物粒径突然变大，这与长江主泓由北支改走南支有很大关系，同时近现代工业的逐步开展也是一个重要原因。在人类活动方面清朝末年自太平天国运动结束后长江流域人口又恢复迅猛增长的趋势，进一步加大了对流域环境的影响，推测这是2.0m以来重金属元素突然升高的主要原因之一。自1926年以来直到建国初期，长江流域先后经历了北伐战争、抗日战争、解放战争等，多年的战乱对流域内的人口数量、人类活动强度、工业生产等都带来了一定影响，据推测相应的影响表现为1.55~0.85 m重金属元素含量阶段下降的趋势。自0.85m重金属元素含量达到阶段低点开始，重金属元素又恢复出增长的趋势，并呈现出高位波动的态势，这与长江流域的大规模开发建设有一定关系。虽然自20世纪80年代以来，国家逐步加强了流域水土流失以及环境治理，加大了环境保护的力度，但0.35m以浅沉积物重金属含量仍旧处于全孔的阶段高点，因此，长江流域的环境保护工作还需继续加强。
3. 结论
(1) ZK6孔沉积物总体以黏土质粉砂为主，沉积物粒径呈现自底部到顶部先变粗、再变细、再变粗的趋势，粒度变化规律与长江流域人类活动以及长江口三角洲演化有关，全孔平均沉积速率为1.85cm/a。
(2) 8个重金属元素垂向变化规律为：As、Cd自深部到浅部表现出元素含量一直在逐步升高的趋势；Cr元素自深部到浅部，表现出元素含量逐步降低的趋势；Cu、Hg、Pb元素，表现出自层1到层2为逐步降低，然后自层3到层4为含量升高的趋势；Ni、Zn元素，表现出含量自层1到层3为逐步降低，然后层4再逐步升高的规律。除Cr外，其他元素自2m以浅含量明显升高、变幅增大。自层1到层4，平均含量增长幅度最快的元素为Cd，其次为As。自层2到层4，平均含量增长幅度最快的元素为Hg，其次为Cu、Pb。
(3) 长江流域不少地区水系沉积物富集Cd、As、Hg等元素，是ZK6孔沉积物As、Cd等指标持续升高的主要原因之一，8个重金属元素对长江流域环境变化的响应敏感程度由高到低依次为Cd>As>Hg>Cu>Pb>Zn>Ni>Cr。Cd、As、Hg是长江流域特别需要加强环境风险监控的指标。
(4) 流域内气候变化、流域内水系沉积物重金属元素的本底值以及形态组成特征是ZK6孔沉积物重金属元素含量变化的首要影响因素。人类活动引发的水土流失加剧、工农业污染等是第二影响因素。1500年以来长江口河势的变化，尤其是主泓的摆动和变迁，是第三影响因素，同时也进一步加剧了元素含量变化规律的复杂性。
目前ZK6孔重金属元素的平均含量还未达到污染的程度，但是其潜在的含量变化趋势应引起高度重视。长江流域全流域的水土流失整治、环境保护治理等举措，不仅对长江流域意义重大，而且对长江口地区沉积环境的保护也意义非凡。
-
![]()

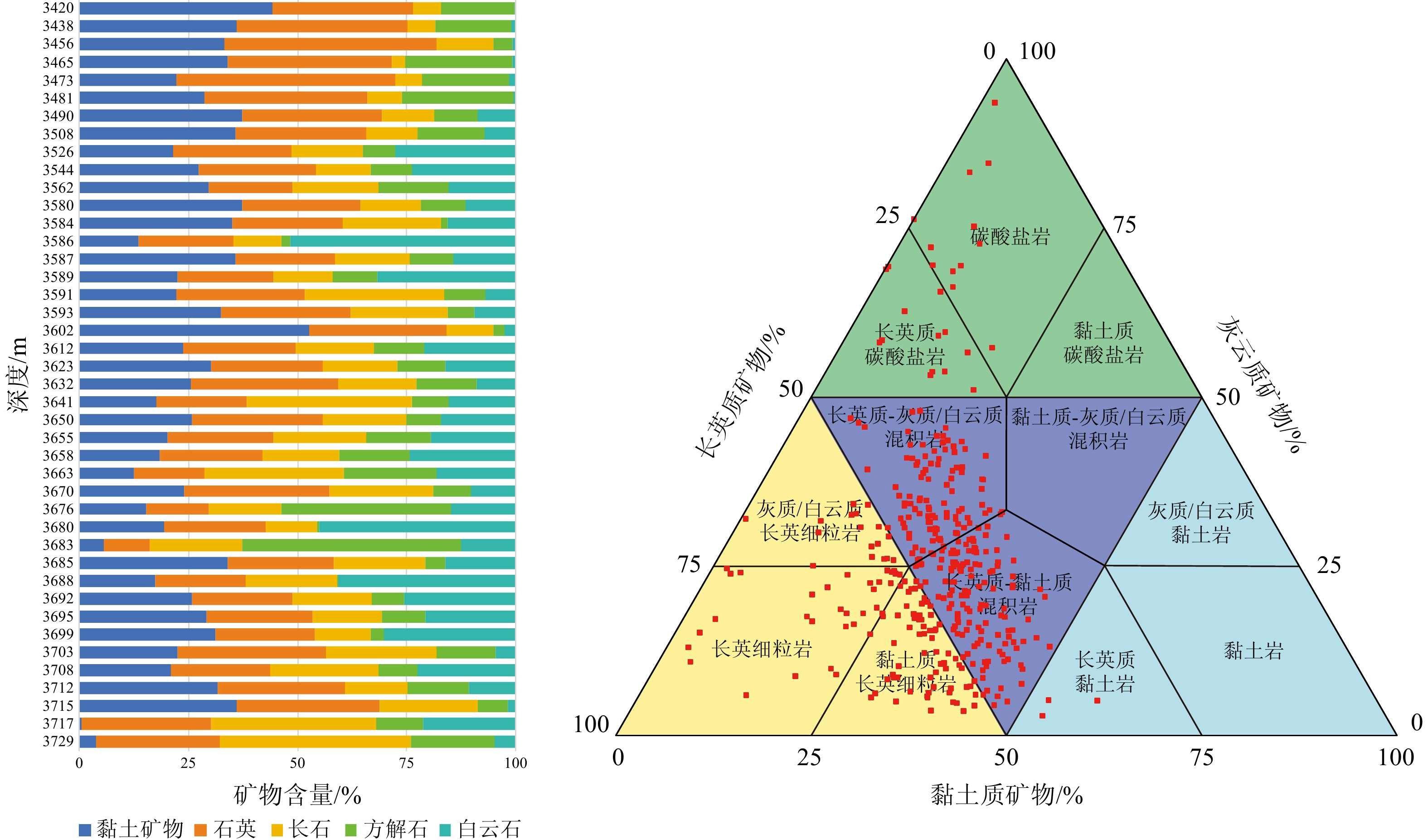

图 2 高邮凹陷HY1井阜二段页岩全岩矿物组成特征
Figure 2. Mineral composition of stratigraphic members in E1f2 of Gaoyou Sag,Subei Basin
![]()

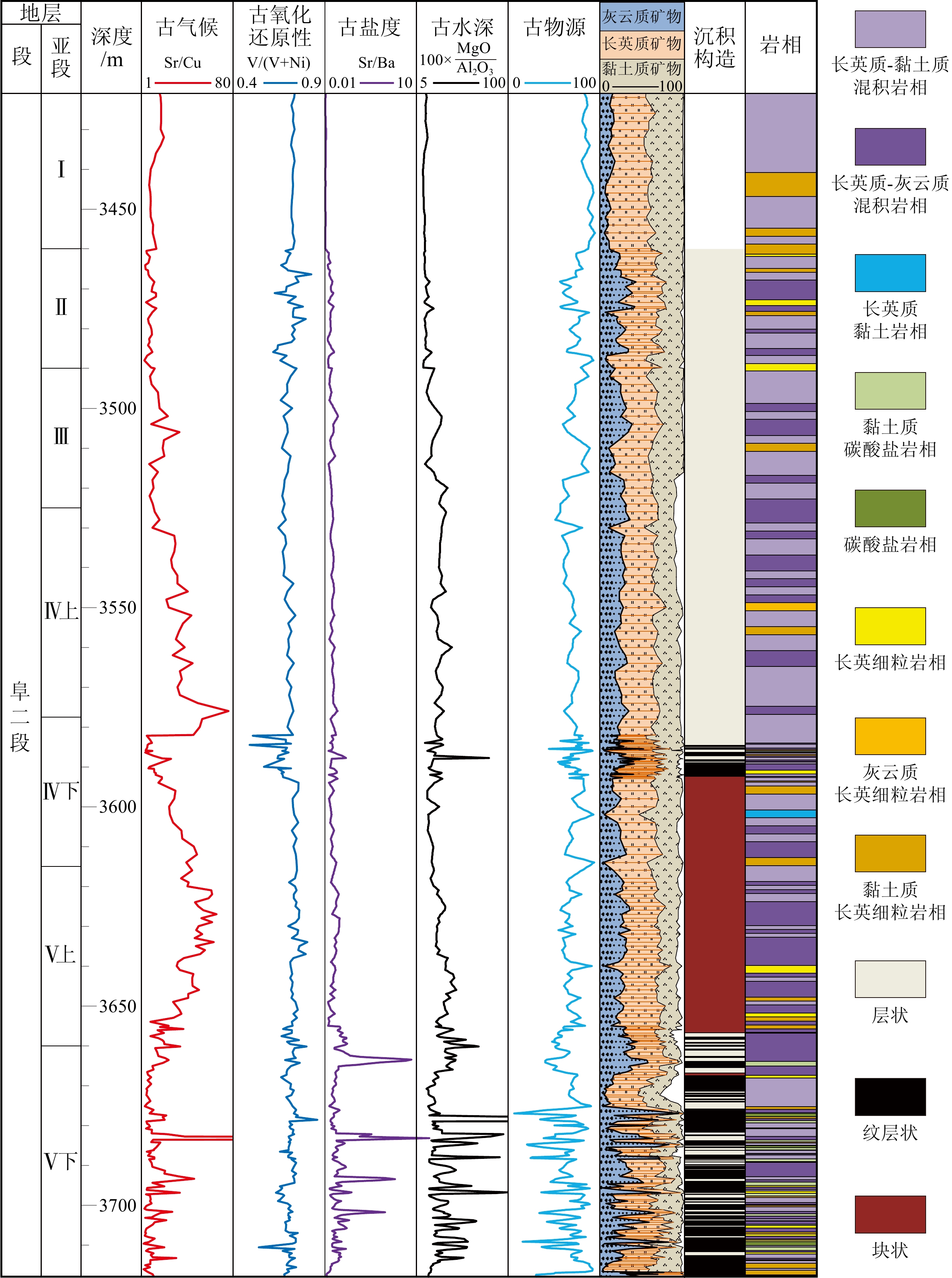

图 3 高邮凹陷HY1井阜二段页岩微量元素地球化学岩相柱状图
Figure 3. Histogram of trace element geochemical petrography of shale lithofacies in E1f2 of HY1 well, Gaoyou Sag
表 1 高邮凹陷HY1井阜二段各亚段地化指标平均值与岩矿占比数值
Table 1 Mean values of geochemical indexes and mineral ratio of each submember of E1f2 in the HY1 well in Gaoyou Sag
亚段 Sr/Cu V/(V+Ni) Sr/Ba 100*(MgO/Al2O3) 古物源判别/% 黏土质矿物占比/% 长英质矿物占比/% 灰云质矿物占比/% Ⅰ 12.887 0.725 0.083 13.557 87.047 40.458 46.589 11.810 Ⅱ 8.369 0.711 0.569 15.063 73.758 29.1 44.606 24.2667 Ⅲ 14.809 0.692 0.759 23.755 72.828 32.6 40.228 23.711 Ⅳ上 32.668 0.697 0.869 29.453 67.327 26.542 40.785 25.546 Ⅳ下 17.941 0.672 0.949 26.983 73.403 29.076 43.312 22.902 Ⅴ上 38.397 0.729 1.214 33.076 65.137 22.171 42.878 27.071 Ⅴ下 12.458 0.709 1.655 36.326 64.481 23.195 41.879 29.046
下载: 导出CSV
表 2 页岩地球化学指标及古环境划分
Table 2 Geochemical index es and paleoenvironmental delineation of the shales
下载: 导出CSV
表 3 高邮凹陷HY1井阜二段沉积环境及岩相组合特征
Table 3 Characteristics of sedimentary environmental combination of E1f2 of HY1 well in Gaoyou Sag
亚段 古气候 古氧化还原性 古盐度 古水深 古物源 岩相类型（按含量排序） 沉积构造 Ⅰ 较潮湿 还原环境 淡 深 多 长英质-黏土质混积岩 块状 黏土质长英细粒岩 Ⅱ 潮湿 还原环境 半咸 深 较多 长英质-黏土质混积岩 层状 长英质-灰云质混积岩 黏土质长英细粒岩 Ⅲ 较潮湿 还原环境 半咸 半深 较多 长英质-黏土质混积岩 层状 长英质-灰云质混积岩 Ⅳ上 干旱 还原环境 半咸 半深 较少 长英质-黏土质混积岩 层状 长英质-灰云质混积岩 Ⅳ下 较干旱 还原环境 半咸 半深 较多 长英质-黏土质混积岩 纹层状块状 长英质-灰云质混积岩 Ⅴ上 干旱 还原环境 咸 浅 较少 长英质-灰云质混积岩 块状 长英质-黏土质混积岩 Ⅴ下 较潮湿 还原环境 咸 浅 较少 长英质-灰云质混积岩 层状
纹层状长英质-黏土质混积岩 黏土质碳酸盐岩 黏土质长英细粒岩
下载: 导出CSV
-
[1] 蔡潇, 夏威, 马晓东, 等. 苏北盆地溱潼凹陷古近系阜宁组页岩油储集空间特征及其影响因素[J]. 吉林大学学报: 地球科学版, 2024, 54(5):1482-1493 CAI Xiao, XIA Wei, MA Xiaodong, et al. Storage spaces characteristics and influencing factors of shale oil reservoirs of Paleogene in Funing Formation of Qintong Sag, Subei Basin[J]. Journal of Jilin University: Earth Science Edition, 2024, 54(5):1482-1493.]
[2] 赵娅, 何涛华, 曾强浩, 等. 苏北盆地高邮凹陷阜二段页岩有机质显微特征及富集机制[J/OL]. 天然气地球科学, (2025-01-09). http://kns.cnki.net/kcms/detail/62.1177.te.20241008.1520.002.html ZHAO Ya, HE Taohua, ZENG Qianghao, et al. Microscopic characteristics and enrichment mechanism of organic matter in the second member of Funing Formation shale in the Gaoyou Sag, Subei Basin, China[J]. Natural Gas Geoscience, (2025-01-09). http://kns.cnki.net/kcms/detail/62.1177.te.20241008.1520.002.html.]
[3] Liu X P, Lai J, Fan X C, et al. Insights in the pore structure, fluid mobility and oiliness in oil shales of Paleogene Funing Formation in Subei Basin, China[J]. Marine and Petroleum Geology, 2020, 114:104228. doi: 10.1016/j.marpetgeo.2020.104228
[4] 庞小娇, 王贵文, 匡立春, 等. 沉积环境控制下的页岩岩相组合类型及测井表征: 以松辽盆地古龙凹陷青山口组为例[J]. 古地理学报, 2023, 25(5):1156-1175 PANG Xiaojiao, WANG Guiwen, KUANG Lichun, et al. Logging evaluation of lithofacies and their assemblage under control of sedimentary environment: a case study of the Qingshankou Formation in Gulong sag, Songliao Basin[J]. Journal of Palaeogeography: Chinese Edition, 2023, 25(5):1156-1175.]
[5] 王以城, 张磊夫, 邱振, 等. 鄂尔多斯盆地东缘二叠系山23亚段海陆过渡相页岩岩相类型与储层发育特征[J]. 天然气地球科学, 2022, 33(3):418-430 WANG Yicheng, ZHANG Leifu, QIU Zhen, et al. Lithofacies types and reservoir characteristics of transitional shales of the Permian Shan23 sub-member, eastern Ordos Basin[J]. Natural Gas Geoscience, 2022, 33(3):418-430.]
[6] 彭思钟, 刘德勋, 张磊夫, 等. 鄂尔多斯盆地东缘大宁—吉县地区山西组页岩岩相与沉积相特征[J]. 沉积学报, 2022, 40(1):47-59 PENG Sizhong, LIU Dexun, ZHANG Leifu, et al. Shale lithofacies and sedimentary facies of the Permian Shanxi Formation, Daning-Jixian Area, eastern margin of Ordos Basin[J]. Acta Sedimentologica Sinica, 2022, 40(1):47-59.]
[7] 朱筱敏, 王晓琳, 张美洲, 等. 中国典型陆相盆地细粒沉积环境和岩相特征[J]. 石油与天然气地质, 2024, 45(4):873-892 ZHU Xiaomin, WANG Xiaolin, ZHANG Meizhou, et al. Sedimentary environments and lithofacies characteristics of fine-grained sediments in typical continental basins in China[J]. Oil & Gas Geology, 2024, 45(4):873-892.]
[8] 宫厚健, 姜振学, 朱峰, 等. 苏北盆地高邮凹陷阜宁组二段页岩油赋存状态定量表征及控制因素[J]. 东北石油大学学报, 2024, 48(2):59-71,124 GONG Houjian, JIANG Zhenxue, ZHU Feng, et al. Quantitative characterization and control factors of shale oil occurrence state in the shale of member 2 of Funing Formation in the Gaoyou Sag, Subei Basin[J]. Journal of Northeast Petroleum University, 2024, 48(2):59-71,124.]
[9] 傅强, 李益, 张国栋, 等. 苏北盆地晚白垩世—古新世海侵湖泊的证据及其地质意义[J]. 沉积学报, 2007, 25(3):380-385 FU Qiang, LI Yi, ZHANG Guodong, et al. Evidence of transgression lake of Subei Basin during late Cretaceous and Paleocene Epoch and its geological significance[J]. Acta Sedimentologica Sinica, 2007, 25(3):380-385.]
[10] 方志雄, 肖秋生, 张殿伟, 等. 苏北盆地陆相"断块型"页岩油地质特征及勘探实践[J]. 石油与天然气地质, 2023, 44(6):1468-1478 FANG Zhixiong, XIAO Qiusheng, ZHANG Dianwei, et al. Geological characteristics and exploration of continental fault-block shale oil reservoirs in the Subei Basin[J]. Oil & Gas Geology, 2023, 44(6):1468-1478.]
[11] 丁林林, 傅强, 夏岩. 苏北盆地高邮凹陷阜宁组一段古环境恢复及其古湖泊学意义[J]. 上海国土资源, 2015, 36(1):86-89 doi: 10.3969/j.issn.2095-1329.2015.01.020 DING Linlin, FU Qiang, XIA Yan. Environmental recovery of paleo-lakes in the Funing formation(E1f1), Gaoyou Sag, Subei Basin[J]. Shanghai Land & Resources, 2015, 36(1):86-89.] doi: 10.3969/j.issn.2095-1329.2015.01.020
[12] Fu Q, Hu Z Q, Feng D J, et al. Restoration and evolution of the Paleogene (E1f2) shale sedimentary environment in the Subei Basin, China[J]. ACS Omega, 2023, 8(49):46892-46903. doi: 10.1021/acsomega.3c06603
[13] 傅强. 微量元素分析在高邮凹陷古近纪湖泊演化中的应用[J]. 同济大学学报: 自然科学版, 2005, 33(9):1219-1223,1239 FU Qiang. Rare elements utility in paleo-lake evolvement and signification of lower tertiary Funing Formation, Gaoyou Sag, Subei Basin[J]. Journal of Tongji University: Natural Science, 2005, 33(9):1219-1223,1239.]
[14] 朱相羽, 段宏亮, 李鹏, 等. 苏北盆地高邮凹陷阜二段页岩储集空间类型及孔喉结构特征[J]. 复杂油气藏, 2023, 16(1):1-6 ZHU Xiangyu, DUAN Hongliang, LI Peng, et al. Shale reservoir pore types and pore throat structure characteristics of the second member of Funing Formation in Gaoyou Sag, Subei Basin[J]. Complex Hydrocarbon Reservoirs, 2023, 16(1):1-6.]
[15] 张跃, 陈世悦, 孙娇鹏, 等. 柴北缘石炭系克鲁克组泥页岩岩相特征与沉积环境分析[J]. 地学前缘, 2016, 23(5):86-94 ZHANG Yue, CHEN Shiyue, SUN Jiaopeng, et al. Lithofacies and sedimentary environment of shale in Carboniferous Keluke Formation, Northern Qaidam Basin[J]. Earth Science Frontiers, 2016, 23(5):86-94.]
[16] 张顺, 刘惠民, 陈世悦, 等. 中国东部断陷湖盆细粒沉积岩岩相划分方案探讨: 以渤海湾盆地南部古近系细粒沉积岩为例[J]. 地质学报, 2017, 91(5):1108-1119 ZHANG Shun, LIU Huimin, CHEN Shiyue, et al. Classification scheme for lithofacies of fine-grained sedimentary rocks in Faulted Basins of Eastern China: insights from the fine-grained sedimentary rocks in Paleogene, Southern Bohai Bay Basin[J]. Acta Geologica Sinica, 2017, 91(5):1108-1119.]
[17] 陈世悦, 张顺, 王永诗, 等. 渤海湾盆地东营凹陷古近系细粒沉积岩岩相类型及储集层特征[J]. 石油勘探与开发, 2016, 43(2):198-208 CHEN Shiyue, ZHANG Shun, WANG Yongshi, et al. Lithofacies types and reservoirs of Paleogene fine-grained sedimentary rocks in Dongying Sag, Bohai Bay Basin[J]. Petroleum Exploration and Development, 2016, 43(2):198-208.]
[18] Abouelresh M O, Slatt R M. Lithofacies and sequence stratigraphy of the Barnett Shale in east-central Fort Worth Basin, Texas[J]. AAPG Bulletin, 2012, 96(1):1-22. doi: 10.1306/04261110116
[19] 刘忠宝, 刘光祥, 胡宗全, 等. 陆相页岩层系岩相类型、组合特征及其油气勘探意义: 以四川盆地中下侏罗统为例[J]. 天然气工业, 2019, 39(12):10-21 LIU Zhongbao, LIU Guangxiang, HU Zongquan, et al. Lithofacies types and assemblage features of continental shale strata and their significance for shale gas exploration: a case study of the Middle and Lower Jurassic strata in the Sichuan Basin[J]. Natural Gas Industry, 2019, 39(12):10-21.]
[20] 黎茂稳, 马晓潇, 金之钧, 等. 中国海、陆相页岩层系岩相组合多样性与非常规油气勘探意义[J]. 石油与天然气地质, 2022, 43(1):1-25 LI Maowen, MA Xiaoxiao, JIN Zhijun, et al. Diversity in the lithofacies assemblages of marine and lacustrine shale strata and significance for unconventional petroleum exploration in China[J]. Oil & Gas Geology, 2022, 43(1):1-25.]
[21] 黄健玲, 傅强, 邱旭明, 等. 咸化断陷湖盆混积岩特征及沉积模式: 以金湖凹陷阜二段为例[J]. 岩性油气藏, 2020, 32(2):54-66 HUANG Jianling, FU Qiang, QIU Xuming, et al. Characteristics and sedimentary models of diamictite in saline faulted lacustrine basin: a case study of Fu 2 member in Jinhu Sag, Subei Basin[J]. Lithologic Reservoirs, 2020, 32(2):54-66.]
[22] 熊小辉, 肖加飞. 沉积环境的地球化学示踪[J]. 地球与环境, 2011, 39(3):405-414 XIONG Xiaohui, XIAO Jiafei. Geochemical indicators of sedimentary environments—a summary[J]. Earth and Environment, 2011, 39(3):405-414.]
[23] 刘刚, 周东升. 微量元素分析在判别沉积环境中的应用: 以江汉盆地潜江组为例[J]. 石油实验地质, 2007, 29(3):307-310,314 LIU Gang, ZHOU Dongsheng. Application of microelements analysis in identifying sedimentary environment: taking Qianjiang Formation in the Jianghan Basin as an example[J]. Petroleum Geology & Experiment, 2007, 29(3):307-310,314.]
[24] 秦敏. 沧东—南皮凹陷孔店期古盐度与古环境演化[J]. 地质学刊, 2023, 47(2):129-134 doi: 10.3969/j.issn.1674-3636.2023.02.003 QIN Min. Analysis of Paleosalinity and Paleoenvironmental evolution of Kongdian Stage in Cangdong-Nanpi Sag[J]. Journal of Geology, 2023, 47(2):129-134.] doi: 10.3969/j.issn.1674-3636.2023.02.003
[25] Hatch J R, Leventhal J S. Relationship between inferred redox potential of the depositional environment and geochemistry of the Upper Pennsylvanian (Missourian) Stark Shale Member of the Dennis Limestone, Wabaunsee County, Kansas, U. S. A.[J]. Chemical Geology, 1992, 99(1-3):65-82. doi: 10.1016/0009-2541(92)90031-Y
[26] 许中杰, 程日辉, 张莉, 等. 华南陆缘晚三叠-早、中侏罗世海平面相对升降与古气候演化的地球化学记录[J]. 地球科学: 中国地质大学学报, 2012, 37(1):113-124 XU Zhongjie, CHENG Rihui, ZHANG Li, et al. The geochemistry records of sea-level relative movement and Paleoclimatic evolution of the South China continental margin in late Triassic-Early-Middle Jurassic[J]. Earth Science: Journal of China University of Geosciences, 2012, 37(1):113-124.]
[27] 陈敬安, 万国江, 陈振楼, 等. 洱海近代气候变化的化学记录[J]. 地理科学, 2000, 20(1):83-87 CHEN Jing’an, WAN Guojiang, CHEN Zhenlou, et al. Recent climatic change and its chemical records in Lake Erhai[J]. Scientia Geographica Sinica, 2000, 20(1):83-87.]
[28] 杨万芹, 蒋有录, 王勇. 东营凹陷沙三下—沙四上亚段泥页岩岩相沉积环境分析[J]. 中国石油大学学报: 自然科学版, 2015, 39(4):19-26 YANG Wanqin, JIANG Youlu, WANG Yong. Study on shale facies sedimentary environment of lower Es3-upper Es4 in Dongying sag[J]. Journal of China University of Petroleum: Edition of Natural Science, 2015, 39(4):19-26.]
-
