南极菲尔德斯半岛西海岸海滩沉积物环境磁学特征及其控制因素

唐怀能, 王永红, 黄清辉

唐怀能, 王永红, 黄清辉. 南极菲尔德斯半岛西海岸海滩沉积物环境磁学特征及其控制因素[J]. 海洋地质与第四纪地质, 2021, 41(4): 1-12. DOI: 10.16562/j.cnki.0256-1492.2020092001
引用本文: 唐怀能, 王永红, 黄清辉. 南极菲尔德斯半岛西海岸海滩沉积物环境磁学特征及其控制因素[J]. 海洋地质与第四纪地质, 2021, 41(4): 1-12. DOI: 10.16562/j.cnki.0256-1492.2020092001
TANG Huaineng, WANG Yonghong, HUANG Qinghui. Environmental magnetic characteristics and influencing factors on the west coast of Fildes Peninsula, Antarctica[J]. Marine Geology & Quaternary Geology, 2021, 41(4): 1-12. DOI: 10.16562/j.cnki.0256-1492.2020092001
Citation: TANG Huaineng, WANG Yonghong, HUANG Qinghui. Environmental magnetic characteristics and influencing factors on the west coast of Fildes Peninsula, Antarctica[J]. Marine Geology & Quaternary Geology, 2021, 41(4): 1-12. DOI: 10.16562/j.cnki.0256-1492.2020092001

南极菲尔德斯半岛西海岸海滩沉积物环境磁学特征及其控制因素

基金项目: 国家重点研发计划“基于长序列及多要素原型观测的水沙异变研究”(2016YFC0402602);国家重点研发计划重点专项二级课题“极地环境优控污染物前沿研究评估”(2019YFC1408201-03)
详细信息
    作者简介:

    唐怀能(1995—),男,硕士研究生,主要从事海洋沉积环境方面的研究工作,E-mail:huainengt@163.com

    通讯作者:

    王永红(1969—),女,教授,博士生导师,主要从事海洋地质和环境研究,E-mail:yonghongw@ouc.edu.cn

  • 中图分类号: P736.21

Environmental magnetic characteristics and influencing factors on the west coast of Fildes Peninsula, Antarctica

  • 摘要: 南极无冰区独特的环境系统近几十年来被广泛地关注和研究,同时环境磁学方法在环境变化研究中也被越来越多的应用。本文通过对2015年采自南极菲尔德斯半岛西海岸一根长26 cm的柱样进行环境磁学、粒度、210Pb和稳定碳同位素测试分析发现,由于海岸基岩为安山质玄武岩,所以沉积柱样整体的磁性矿物含量较高,表现出较强的磁性,其磁化率均值(χlf)高达1597×10−8 m3·kg−1,约为一般海滩磁化率值的3~4倍。其磁性矿物类型主要是假单畴的亚铁磁性矿物颗粒(磁铁矿)且含有少量的反铁磁性矿物颗粒(赤铁矿)。垂向上210Pb和粒度结果显示,柱样上段沉积物粒度较细,水动力较弱使得细粒磁性矿物颗粒被快速保存下来,而随着深度的增加粒度逐渐变粗,岸滩水动力相对增强,而且底部受到生物有机质溶解作用的影响导致柱样上段磁学参数值高于下段。
    Abstract: The unique environmental system of the Antarctic ice-free region has been widely studied in recent decades, and environmental magnetism is doubtlessly the method most commonly used in the study. In the year of 2015, a 26 cm long core was collected by the authors from the west coast of the Antarctic peninsula for environmental magnetism, granularity, 210Pb and stable carbon isotope testing and analysis. The bedrock of the coast is dominated by andesitic basalt, so the sediments of the core samples are high in magnetic minerals in general, that resulted in high magnetism. The average susceptibility (χlf) is about 1597×10−8 m3·kg−1, almost 3~4 times higher than the beach magnetic susceptibility. The magnetic minerals mainly consist of ferromagnetic particles (magnetite) with small amount of antiferromagnetic particles (hematite). The vertical changes in 210Pb and granularity data suggest that the sediment particle size is too fine for water movement, and therefore, the movement of pore water is weak. Under such a circumstance, the fine magnetic mineral grains are easily to be preserved. With the increase in depth, the sediments gradually become coarser, and the movement of water is thus enhanced. Plus the influence of biological organic dissolution, magnetism parameters of the lower part of the core is decreased accordingly.
  • 高分辨率单道地震是一种用来探测海底浅部地层结构和构造的地球物理方法,它具有配置灵活、简单方便、高效经济、准确直观、分辨率高等优点,近年来已广泛应用于海洋区域地质调查、海岸带综合地质调查、海域地质灾害研究、天然气水合物资源勘查及近海工程等领域,随着相关采集设备、处理技术的发展,单道地震应用前景也会愈加广阔[1-2]。然而,在单道地震施工过程中风浪或涌浪是普遍存在的,漂浮在海面附近的震源和接收缆很容易受到它们的冲击而上下起伏、左右摇摆,从而导致原始数据中的反射波同相轴发生抖动现象,这些抖动的存在使得剖面的信噪比和分辨率降低,剖面质量变差,有时达到几乎难以解释的程度。因此,在单道地震数据处理中压制涌浪带来的干扰是一项重要工作。

    目前,针对涌浪校正国内外学者已经提出了一些可行的技术和方法。一类是基于数据自身特征的涌浪校正方法,主要有模型道互相关技术、中值滤波、均值滤波、高斯平滑滤波、局部时窗最优化等方法,其中,李丽青等[3]提出了利用模型道互相关统计法计算涌浪对每道造成的时移量,然后通过静校正来消除地震剖面上同相轴抖动现象;罗进华等[4]提出利用中值滤波和均值滤波对拾取的海底反射界面进行滤波,将滤波前后的反射时间差值作为校正量,以此消除涌浪的影响;丁维凤等[5]综合模型道互相关、中值滤波和均值滤波等方法对单道地震和浅地层剖面数据进行了涌浪改正处理;付小波等[6]提出了高斯平滑与模型道互相关相结合的涌浪静校正方法,首先利用高斯滤波对海底初至曲线进行平滑处理,然后再利用模型道互相关技术计算剩余校正的时移量,从而完成时移校正;张彬彬等[7]提出了局部时窗最优化校正方法用于压制剩余涌浪影响。另一类是借助外部约束信息的涌浪校正方法,Kim等[8]、郝高建等[9]采用多波束地形数据校正浅地层剖面仪探测的海底,从而消除了涌浪影响。基于数据自身特征的涌浪校正方法一般适用于海底起伏不大、地形平缓的数据,由于大部分水下地形均可以满足这个条件,因此该方法在涌浪校正中得到了广泛应用,例如刘伍[10]利用平滑滤波校正了上海近岸海域高分辨率单道地震的同相轴起伏;王圣民等[11]采用均值滤波压制了舟山海域高分辨率单道地震中的涌浪干扰;徐岩等[12]利用RadExpro软件的涌浪校正模块(alpha均值滤波)消除了三亚近海的浅剖资料反射同相轴抖动现象;刘玉萍等[13]采用模型道互相关技术压制了南海低信噪比单道地震资料中的海底抖动。但当海底地形复杂崎岖时,该类方法的涌浪校正效果往往欠佳,其结果是要么压制不足,涌浪干扰仍然存在;要么过分平滑,导致海底地层真实反射形态遭受破坏。针对这一问题,结合其他资料信息加以约束实现涌浪校正无疑是一种良好的解题思路,例如利用多波束测得的高精度地形数据来校准地震剖面中的海底位置,这样一方面能压制涌浪干扰,另一方面能将真实的海底地形反映到地震剖面中[9]。然而,遗憾的是多波束数据在近岸浅水地区的获取成本较高,难以实现全覆盖,导致该方法的推广受阻。

    与多波束测深相比,单波束测深数据更易获得,一般情况下,在采集浅地层剖面、单道地震和多道地震数据过程中都会同步进行单波束水深测量。目前,单波束水深测量多采用基于GNSS技术的综合水下测深系统,该系统主要由GPS RTK、测深仪、罗经、姿态传感器和导航软件组成[14]。其中,姿态传感器可以测量船体受涌浪影响发生的横摇、纵摇和上下起伏变化等信息,从而消除姿态因素对单波束测深的影响[15]。水深数据再经过吃水改正、声速改正、时延改正及滤波等处理后,能够获得准确可信的海底地形。基于这一技术背景,本文提出了一种利用同步单波束测深数据约束来实现单道地震涌浪校正的方法,通过实际资料分析讨论了该方法的有效性。

    首先,将单道地震剖面每一道对应的单波束水深数据$ D $通过公式(1)转换成采用一定施工参数的海底双程旅行时间$ {T_{\text{D}}} $;然后,用该时间与拾取的海底初至时间$ {T_{\text{B}}} $相减,获得海底受涌浪影响产生的时移量$ \Delta T $;最后,以计算出的时移量为校正量,对每一道做静校正处理即可准确消除涌浪带来的时移影响。

    $$ {T_{\text{D}}} = \frac{{\sqrt {{X^2} + {{\left( {2D - {H_{\text{S}}} - {H_{\text{R}}}} \right)}^2}} }}{V} $$ (1)
    $$ \Delta T = {T_{\text{D}}} - {T_{\text{B}}} $$ (2)

    式中,$ {H_{\text{S}}} $$ {H_{\text{R}}} $分别是震源和接收电缆的沉放深度,$ X $是震源中心到电缆中心的距离,$ V $是根据声速剖面计算的水中平均声速。

    该方法具体处理步骤如下:

    (1)拾取海底:从地震剖面上获取每一道的坐标和海底初至时间$ {T_{\text{S}}} $

    (2)位置校正:将单道地震道头记录的坐标校正到真实的反射点位置;

    (3)水深匹配:根据位置最近原则,为每一道匹配水深数据;

    (4)深时转换:将每一道对应的水深数据转换成时间数据;

    (5)道集时移:计算时移量并进行静校正。

    可采用能量比法进行海底初至时间的自动拾取,如图1所示。其算法如下:

    图  1  能量比法自动拾取海底示意图
    Figure  1.  Diagram of the energy ratio method of auto pick-up from the seabed

    (1)设置一个开始搜索的时刻(其位置应在海底反射波之上,直达波之下)和时窗长度,这样海底初至波就被限制在由上述两个参数确定的搜索窗口中(图1绿色方框);

    (2)在搜索窗口内,计算每个采样点前后两个目标窗口(图1橙色方框)中的平均能量,并求取第二个窗口能量与第一个窗口能量的比值,记为该样点处的能量比;

    (3)对比搜索窗口内所有采样点处的能量比,最大能量比值对应的时间即为海底初至时间;

    (4)最后输出每一道的野外文件号(FFID)、坐标和海底初至时间。

    此外,当资料信噪比较低或直达波距离海底非常近时,自动拾取效果往往较差,此时需要手动去修正。

    由于位置校正运算不能在球面坐标上进行,只能在平面坐标中计算,因此在位置校正前需要将SEGY数据中记录的大地坐标转换为投影平面坐标。然后,根据反射点与SEGY记录位置的相对关系(图2)及航向进行线性平移即可得到真实的反射点平面坐标值。计算公式为:

    图  2  单道地震中反射点记录位置与实际位置间的关系
    Figure  2.  Relationship between the recorded and actual positions of reflection points in single-channel seismology
    $$ {E_{\text{R}}} = {E_{\text{O}}} + {S_{\text{R}}} \cdot \sin \left( {h + \alpha } \right) $$ (3)
    $$ {N_{\text{R}}} = {N_{\text{O}}} + {S_{\text{R}}} \cdot \cos \left( {h + \alpha } \right) $$ (4)

    式中,$ {E_{\text{R}}} $$ {N_{\text{R}}} $为校正后反射点的平面坐标,$ {E_{\text{O}}} $$ {N_{\text{O}}} $为SEGY所记录的大地坐标经投影变换计算出来的平面坐标,$ {S_{\text{R}}} $为反射点与SEGY坐标记录位置间的距离,h 为船艏向,α为反射点与SEGY坐标记录位置的连线与船中轴线的夹角。

    对于船艏向信息的获取,若导航数据中记录了船艏向,可通过SEGY数据中记录的炮点时间与导航数据中记录的船艏向时间进行匹配来提取每一道对应的船艏向;若导航数据中没有记录船艏向,则只能利用SEGY记录位置来推算船航迹向,用航迹向代替船艏向进行反射点位置的推算[16]

    在每一道附近,计算反射点与测深点之间的距离,将距离最小的并且经过室内修正后的水深值作为该道对应的水深。

    根据公式(1),将每一道对应的水深数据转换成实际施工条件下的海底双程旅行时间,再根据公式(2)计算出涌浪造成的时移量$ \Delta T $

    将计算出的时移量$ \Delta T $写入地震道头中,并以其作为校正量对每一道做静校正处理,即可消除涌浪造成的时移影响,获得具有真实海底的单道地震剖面数据。

    图3为本文提出的方法在实际资料处理中的应用,该资料取自粤东沿海,调查区海底地形相对平坦,主要的采集参数如表1所示。图3a是原始地震剖面,很显然该剖面在采集过程中受到了高频风浪的影响,其特征是海底反射轴呈现锯齿状抖动,海底以下同相轴也以同样的时移量发生错动,从而造成地层错乱、模糊,极大地干扰了后续解释工作。

    图  3  平坦海底的单道地震资料处理效果对比分析
    a:原始剖面,b:反射点校正前后的位置图,c:校正前后的海底初至曲线,d:使用单波束测深数据校正后的剖面,e:使用均值滤波校正后的剖面。
    Figure  3.  Comparison in processing result of single-channel seismic data on flat sea bed
    a: original profile, b: position diagram before and after reflection point correction, c: the firstbreak curves of seabed before and after correction, d: profile after correction using single-beam echo sounder data, e: profile after correction using mean filtering.
    表  1  粤东沿海及海南岛近岸海域单道地震采集参数
    Table  1.  Single-channel seismic acquisition parameters in the offshore of eastern Guangdong and along the coast of Hainan Island
    采集参数参数值
    粤东沿海海南岛近岸
    震源类型电火花/2000J电火花/500J
    炮检距(X)/m6.68
    DGPS至反射点的距离(SR)/m46.5249.2
    反射点和DGPS连线与船中轴线的夹角(α)/(°)181.5184.7
    震源沉放深度/m0.50.5
    接收缆沉放深度/m0.50.5
    平均声速/(m/s)1 5081 520
    下载: 导出CSV
    | 显示表格

    按照上述给出的处理步骤,首先,需要拾取海底的反射初至,如图3c中灰色曲线(Seabed_SWELL)所示;然后,进行反射点位置校正,由于本次导航数据中并未记录船艏向,因此使用了航迹向代替船艏向进行反射点位置的推算,其结果在平面坐标系中的投影见图3b;接着,使用真实的反射点坐标与水深数据进行位置匹配,并将匹配好的水深数据转换至时间域,结果见图3c中蓝色曲线(Seabed_SBES);最后,计算出时移量,并以其作为静校正量完成海底校正,结果如图3d所示。

    对比图3a图3d可以看出,处理后的剖面同相轴变得清晰、连续,地层分辨率得到大大改善,层位信息也更加丰富。图3e是采用11点均值滤波(mean filtering, MF)消除涌浪干扰后的剖面,与图3d对比发现,两种方法的处理效果基本相当。理论上,采用单波束水深数据约束校正的结果更加接近于真实海底,而平滑滤波处理得到的则是海底的变化趋势,当海底起伏平缓时两者差别不大。因此,在缺少测深数据或者追求处理效率的情况下,使用滤波方法进行涌浪压制也是可行的。

    图4a展示了一段海底为沙波的单道地震剖面,该资料取自海南岛近岸海域,主要的采集参数如表1所示。海底沙波是一种韵律形的海床地貌形态,其“脊尖槽缓”的排列特征往往与涌浪的“锯齿状抖动”具有一定的相似性,因此当使用滤波方法压制涌浪干扰时首先需要排除海底为沙波的可能性。然而,当两者叠加在一起时,资料就会变得异常复杂,正如图4a所呈现的那样,海底的错乱已经达到无法辨认的程度,连基本走势的识别都相当困难。

    图  4  复杂海底的单道地震资料处理效果对比分析
    a:原始剖面,b:使用单波束测深数据校正后的剖面,c:使用均值滤波校正后的剖面,d:校正前后的海底初至曲线。
    Figure  4.  Comparison in processing result of single-channel seismic data on complex seabed
    a: original profile, b: profile after correction using single-beam echo sounder data, c: profile after correction using mean filtering, d: the firstbreak curves of seabed before and after correction.

    图4b图4c分别是使用本文方法和均值滤波方法消除涌浪干扰后的剖面,在没有图4b对比的情况下,常规滤波方法处理后的剖面可以认为颇为理想,海底同相轴清晰连续,易于追踪,沙波地貌也可以识别出来。然而,若使用该数据对沙波开展进一步研究,有可能会将结果引向误区,这是因为平滑滤波已经改变了沙波的原始形态。相关研究表明,沙波的形态特征不仅是它分类的依据,而且能够指示其沉积环境、移动方向、活动性以及流体特征[17-18]。仔细对比两图中绿色方框的部分可以看出,真实的海底沙波具有不对称的形态,这种不对称性可以指示其运移方向,一般认为沙波的运移方向是从沙波的缓坡指向陡坡,因此通过图4b能够清楚地判定出沙波由北向南迁移,同时也表明该区域水动力条件较强,沙波处于活动时期。如若使用图4c对沙波进行解释则是另外一种结果,沙波脊部圆滑且呈对称形态,指示底流在此处达到平衡,沙波迁移可能停止或方向发生改变。

    由此可见,在海底地形崎岖复杂的情况下,均值滤波压制涌浪干扰的同时也会抹掉海底和地层的细节变化,使其形态发生改变,从而带来不可预知的结果,有些时候这些被忽略的细节特征对工程施工设计很重要;而基于单波束测深数据的海底校正方法不仅能压制涌浪干扰,还能将真实的海底地形反映到地震剖面中,处理结果更加准确可靠,可以作为科学研究、工程建设的基本依据。

    在单道地震资料中有时会存在另外一种海底抖动现象,如图5a所示。通常人们会将这种情况归因于低频涌浪,但通过观察剖面中海底同相轴的起伏形态显然不符合涌浪干扰的特征,原因有二:① 涌浪的波动往往是持续且有规律的,而剖面中的海底抖动无论在分布位置还是在幅度大小上都显得很随机,当然这也并不是海底地形本身的变化,图5c是同步采集的单波束水深数据,可看出该段地形是非常平坦的;② 剖面中同一道上海底反射波与直达波具有相似的起伏变形,海底上凸直达波也上凸,海底下凹直达波也下凹,这种特征并不是涌浪所能造成的。综合上述原因,图5a剖面中的海底抖动与涌浪无关。

    图  5  船舶急转弯对剖面的改造及处理效果分析
    a:受船舶急转弯影响的原始剖面,b:航迹线,c:水深线,d:使用单波束测深数据校正后的剖面。
    Figure  5.  Analysis on the results of modification of profile at sharp turn of the ship
    a: original profile affected by the sharp turn of a ship, b: track line, c: water depth line, d: profile after correction using single-beam echo sounder data.

    图5b是采集图5a剖面时调查船的航迹线,两图对照来看,在航向发生急转的位置直达波以及海底同相轴均相应出现下凹或上凸的形变,说明剖面中这种海底抖动现象是与船舶急转弯有关的。借助图6对这种现象的原因做进一步分析,如图6a所示,震源和接收缆拖曳于调查船之后,当调查船沿测线方向稳定行驶时,缆源间距保持不变,采集的资料可以正确反映海底地形;当调查船向左急转弯时,见图6b,由于接收缆的长度大于震源缆的长度,因此震源达到拉直状态的速度要比接收缆快,在这一过程中震源首先远离接收缆中心,然后随着接收缆被拉直,缆源间距回归正常,反映在地震剖面上直达波、海底以及海底以下地层同相轴会向下弯曲变形;当调查船向右急转弯时,见图6c,在震源和接收缆被拉直的过程中,缆源间距先变小再回归正常,反映在地震剖面上直达波、海底以及海底以下地层同相轴会向上弯曲变形。若在一段测线上,调查船反复急转方向,海底就会出现连续上下起伏,形成地形假象,正如图5a展示的那样。

    图  6  船舶急转弯对缆源间距的影响示意图
    Figure  6.  The effect of sharp turns of ships on the spacing between cable and source

    这种由调查船急转弯产生的“假海底”是否可以消除呢?图5d是采用图5c所示的单波束测深数据校正后的剖面,可以看出虽然海底的真实形态可以恢复,但是海底以下地层同相轴却校正过量(图中绿色箭头所示),导致剖面再一次被改造,原因在于地震波传播速度随地层深度的加深而逐渐增大,相应的缆源间距变化造成的同相轴形变量将随之减小,也就是说在同一道上消除这种影响所需的校正量是随时间逐渐变小的,该问题并非静校正可以解决的。因此,建议在单道地震施工过程中船舶驾驶人员要尽量保障船舶匀速、恒向行进,在遇到障碍物时要提前缓慢变向绕行,避免因船舶急转弯对数据资料造成影响。

    (1)本文提出的方法不仅可以消除涌浪干扰,还可以将真实的海底地形反映到地震剖面中,处理结果更加准确可靠。

    (2)当海底比较平坦时,滤波方法和本文方法的涌浪压制效果差别不大,平常处理此类资料时可以优先考虑滤波方法;但当海底地形复杂时,滤波方法是不可取的,建议选用本文方法或者其他类似方法。

    (3)除涌浪外,调查船急转弯是造成海底抖动的又一原因,在剖面上可通过海底同相轴波动的规律性和直达波特征将二者区分开。

    (4)本文提出的方法虽然可以将海底恢复至真实形态,但无法消除调查船急转弯对海底以下地层产生的形变,相关处理方法有待进一步研究。

    针对以上问题提出如下建议:

    (1)测深仪、DGPS、震源中心、电缆中心等各设备间精确的相对位置关系是推算反射点实际位置的关键,因此在施工前需要使用专业测量工具准确量取。

    (2)涌浪姿态传感器的使用是保证本文方法能够良好实现的基础和前提,在同步采集单波束数据过程中,必须装配该设备。

    (3)在单道地震施工过程中要尽量避免调查船发生急转弯,驾驶人员在操船时要谨慎专注、加强瞭望,发现障碍物后应提前选择缓慢绕行;如果有条件的话,也可以对受影响的部分进行重新采集。

    致谢:感谢海口海洋地质调查中心所有海上作业人员对资料采集的辛苦付出,感谢青岛海洋地质研究所刘鸿副研究员在原始资料处理方面给予的支持和帮助。

  • 图  1   采样点位置图

    图中采样点为本文研究样品点位,Y2湖、H湖、地质湾海滩剖面、HN1柱样、西湖为前人研究点位。

    Figure  1.   sample location map

    The sampling points in the figure are those studied in this paper, and the sampling points of Y2 Lake, H Lake, Dizhiwan beach profile and HN1 column sample are the points of previous researches.

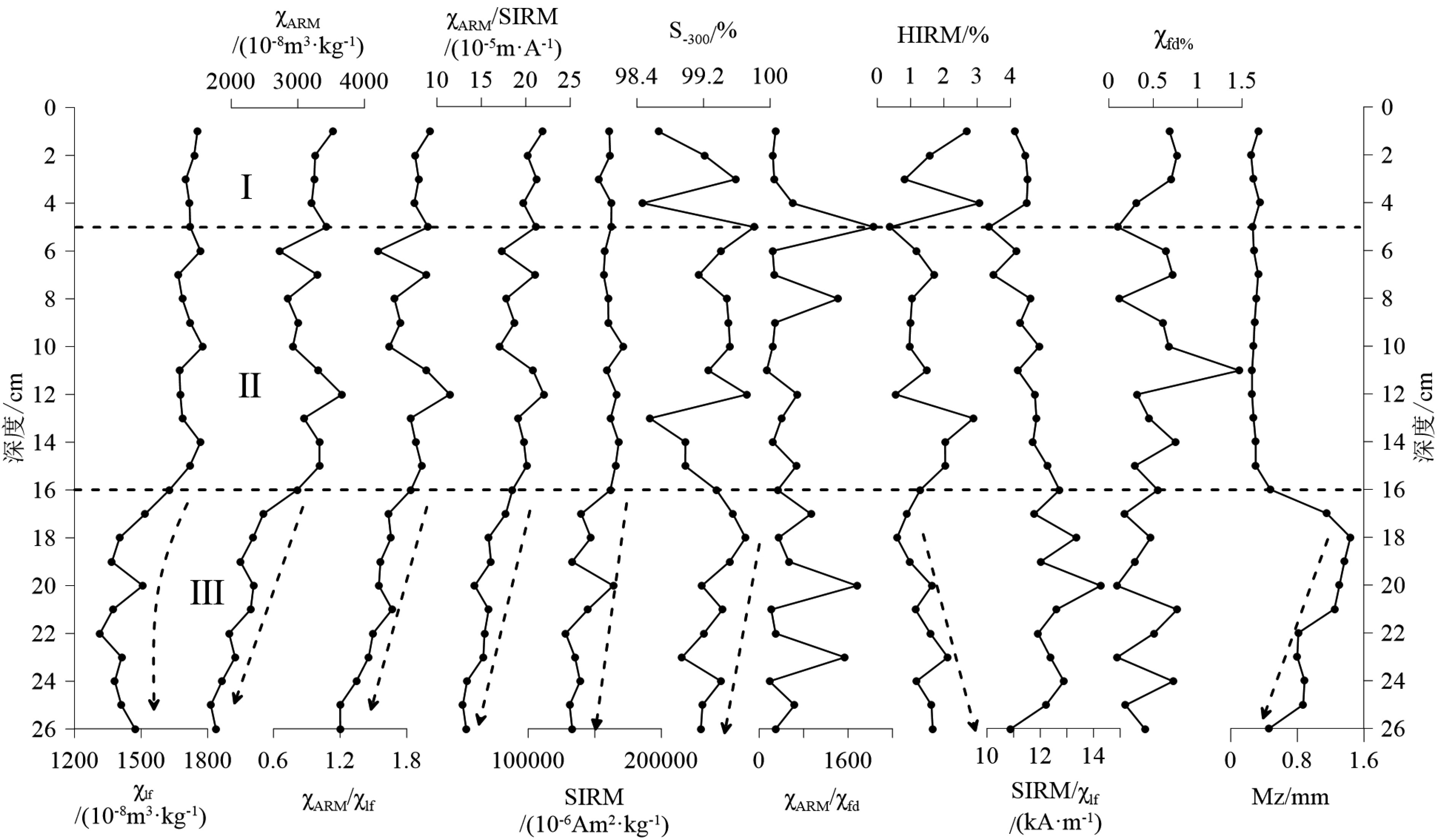

    图  2   柱状样的磁学参数及其比值随深度变化曲线

    Figure  2.   Variation of magnetic parameters and their ratios with depth

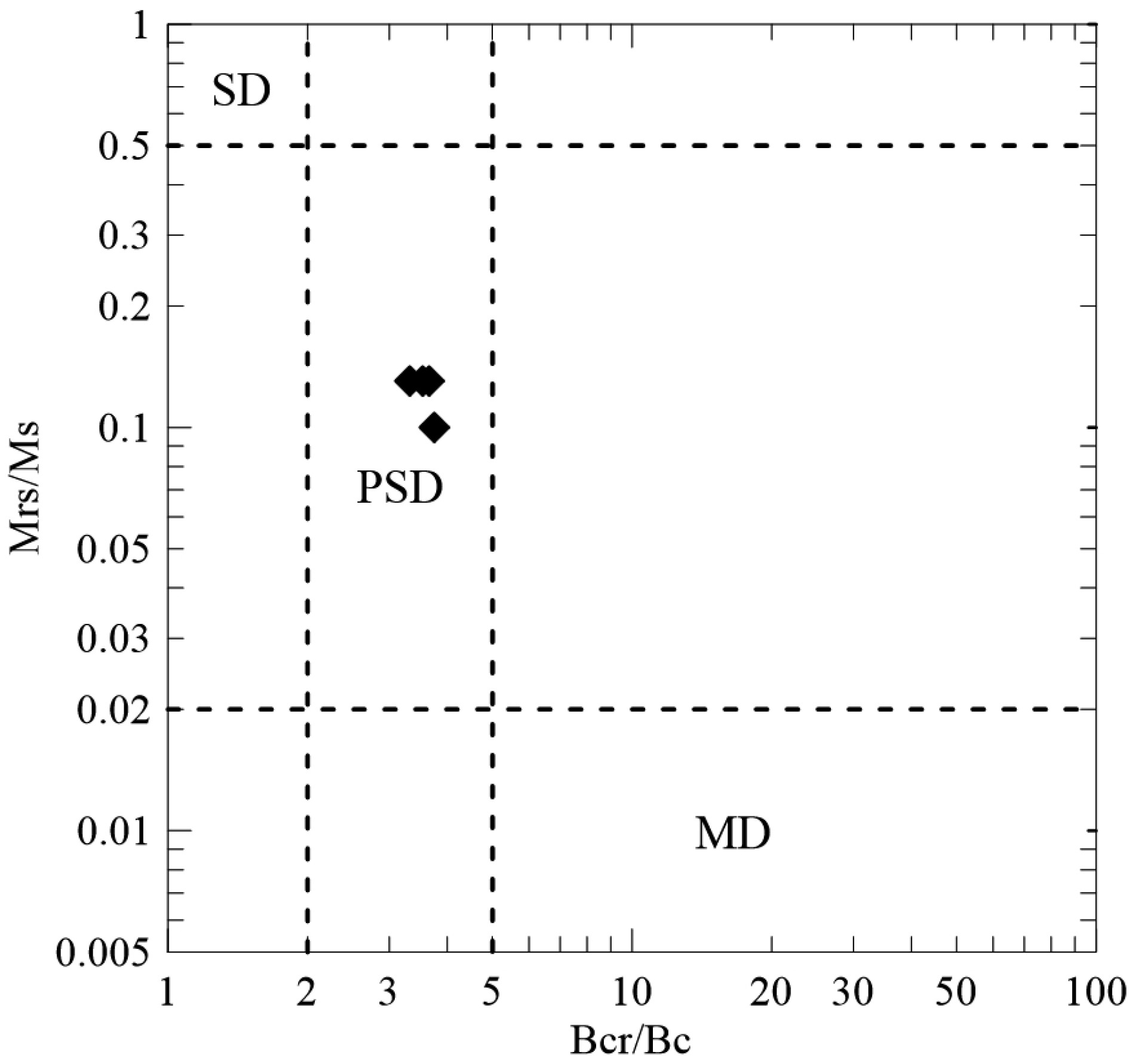

    图  3   所选样品的Day图[31-33]

    SD—单畴颗粒,PSD—假单畴颗粒,MD—多畴颗粒。

    Figure  3.   Day diagram of the selected samples

    SD-Single domain particles,PSD-Pseudo-single domain particles,MD-Multiple domain particles.

    图  4   所选样品的磁滞回线(左)和热磁曲线(右)

    Figure  4.   Hysteresis loops and thermo-magnetic curves of selected samples

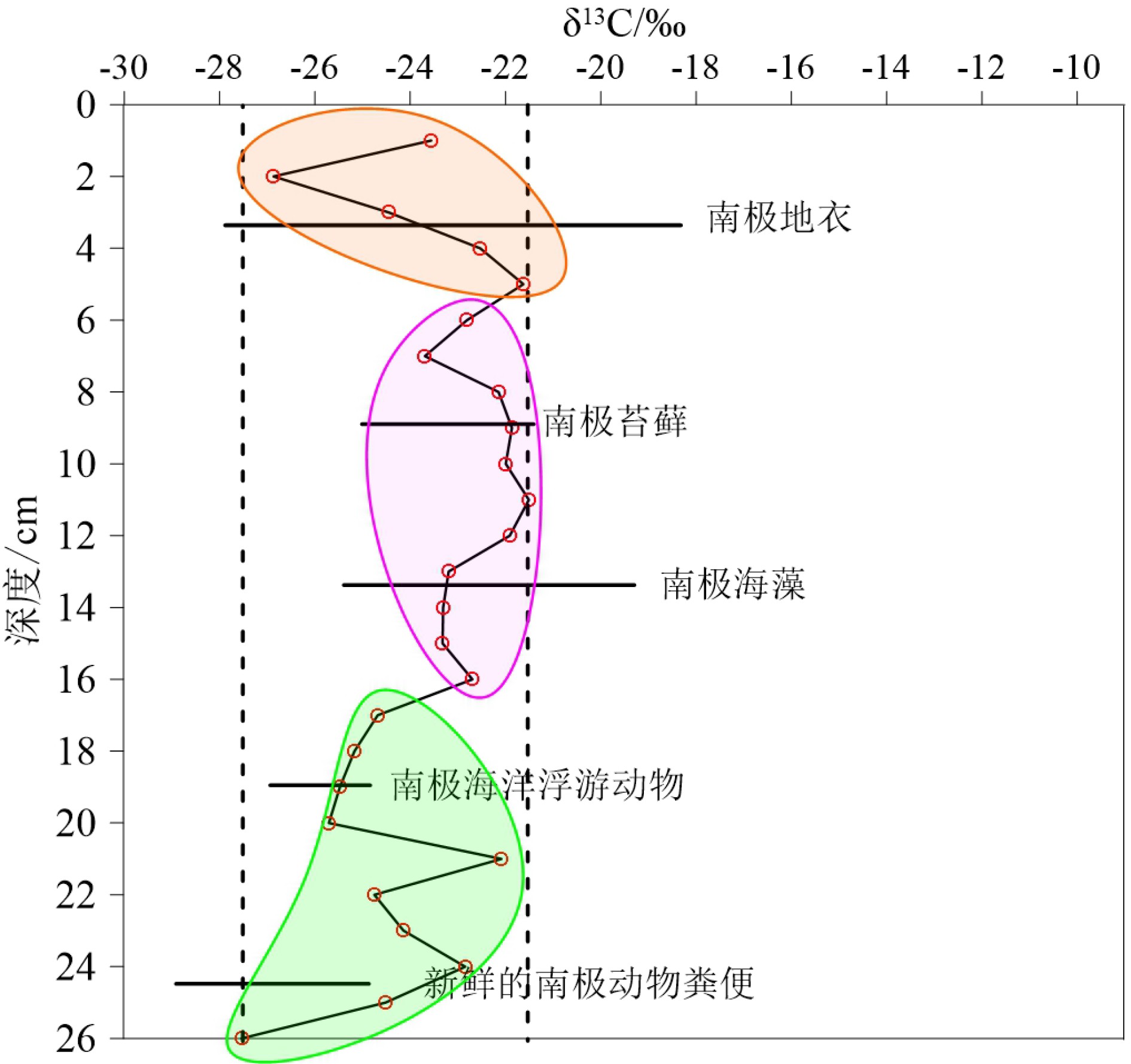

    图  5   沉积物柱样δ13C值

    横线表示南极地区不同起源的有机物δ13C值的范围,据文献[38]。

    Figure  5.   δ13C value of sediment column

    The horizontal line indicates the range of δ13C values of organics of different origins in the Antarctic region, according to reference [38].

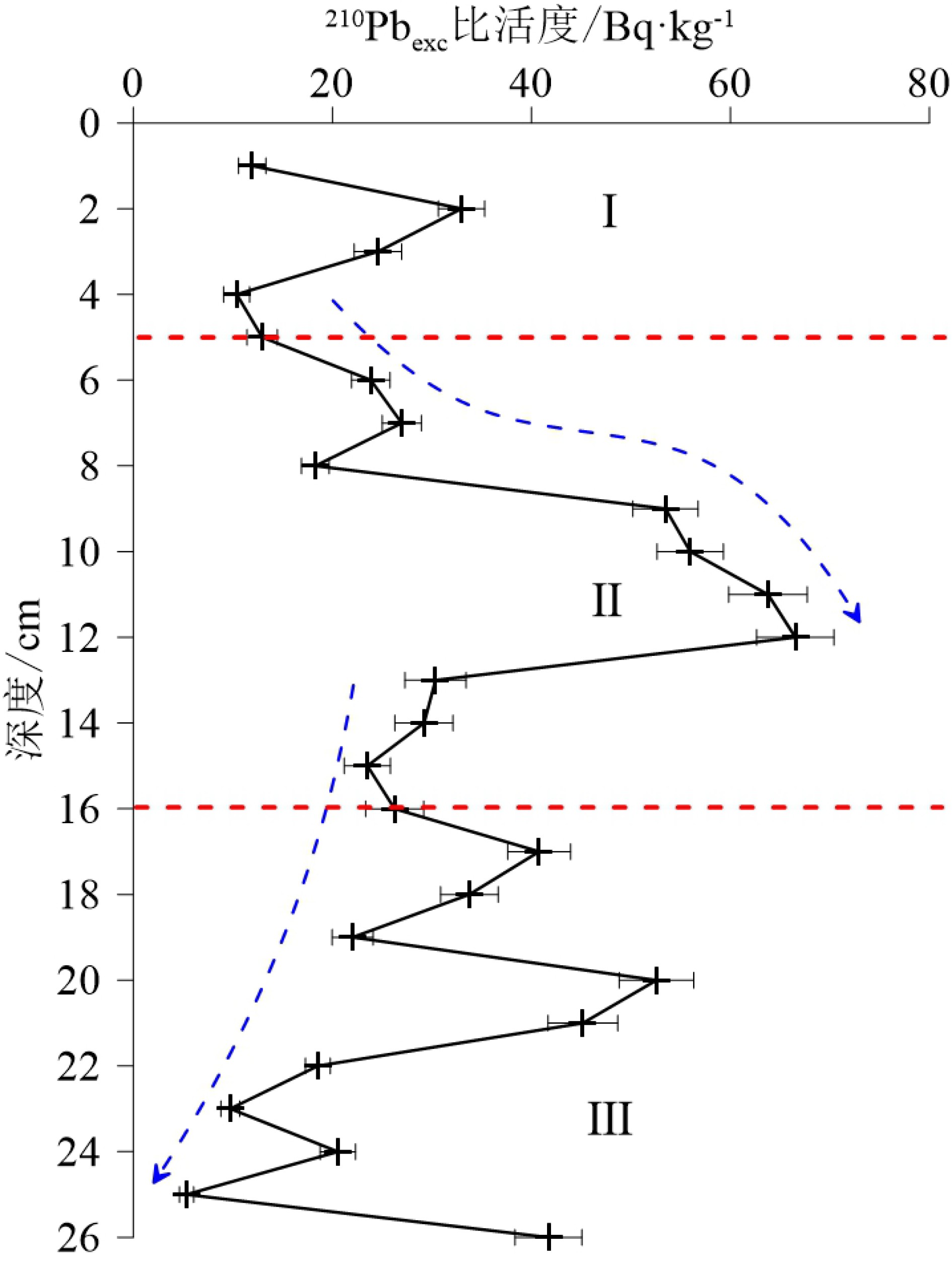

    图  6   210Pbexc(过剩210Pb)比活度-深度曲线

    Figure  6.   210Pbexc(surplus 210Pb)specific activity-depth curve

    图  7   所选层位矿物组合

    Figure  7.   Mineral comositions in selected layers

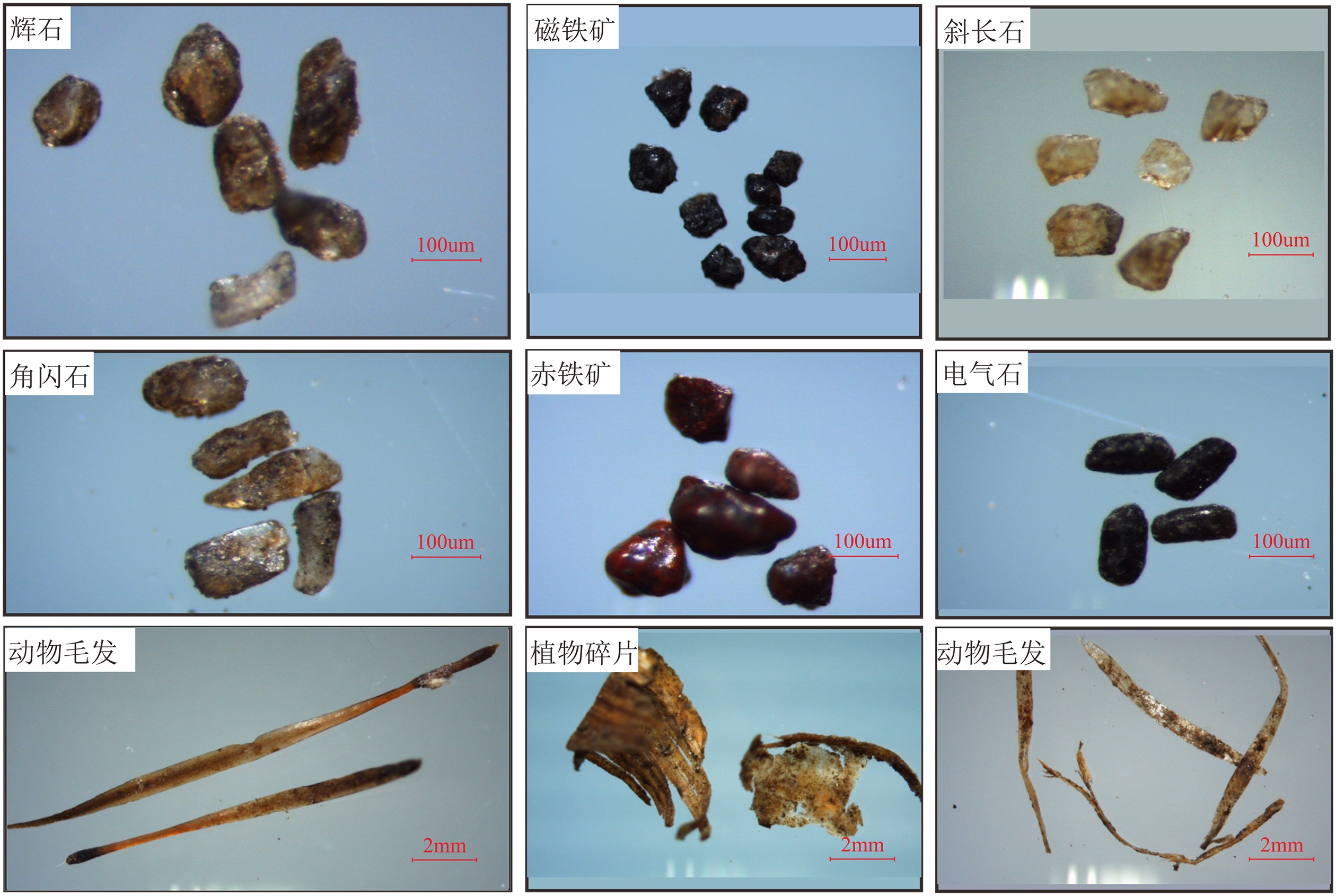

    图  8   样品中所含的主要矿物及动植物残体

    Figure  8.   Main minerals of the sample

    表  1   柱样各段测试参数结果

    Table  1   Test parameters for each section of the core

    测试参数第I段第II段第III段
    范围平均值范围平均值范围平均值
    χlf /(10−8m3·kg−1)1702~175417271627~178117091315~15181418
    χARM /(10−8m3·kg−1)3208~352633432722~366631451693~24812091
    SIRM /(10−6Am2·kg−1)173813~199122190423170772~212543197464156705~215261177939
    χfd%0.1~0.80.50.1~1.40.60.1~0.80.4
    χARMlf1.9~2.01.91.5~2.21.81.2~1.71.5
    χARM/SIRM /(m·A−1)16.3~19.717.613.8~19.3169.8~13.911.9
    HIRM /(10−6Am2·kg−1)3337~30204166975456~28867150095569~1850211838
    S−300 /%98.5~99.899.198.6~99.799.298.9~99.799.3
    HIRM/%0.4~3.11.70.6~2.91.50.6~2.11.3
    中值粒径/mm0.2~0.30.30.3~0.50.30.5~1.41
    砾石含量/%1.6~8.85.21.0~17.86.28.8~43.627.6
    砂含量/%75.3~89.182.871.3~87.481.555.2~98.074.4
    粉砂和黏土含量/%9.4~16.012.09.5~15.612.51.0~7.12.6
    下载: 导出CSV

    表  2   不同类型沉积物的磁学参数

    Table  2   Magnetic parameters of different types of sediments

    沉积物物源类型χlf
    /10−8m3·kg−1
    χARM
    /10−8m3·kg−1
    SIRM
    /10−6 Am2·kg−1
    HIRM
    /10−6 Am2·kg−2
    S−300/%数据来源
    黄河黄土范围20~10023~5091942~11982139~95686.4~99.7文献[43]
    平均值±标准差43±13164±805574±1445372±10193.3±2.3
    长江中酸性火成岩范围43~22084~6625551~16763241~67192.4~96.3文献[43]
    平均值±标准差73±20286±13010900±2505525±11195.0±0.7
    南极摩西岛土壤片岩、砾岩范围9~339.61000~3900081.5~98.5文献[44]
    平均值±标准差55.1±75.86700±690090±4.2
    东南极
    Sandy湖
    长英质片麻岩范围20.96~66.1960~410文献[22]
    平均值±标准差
    印度西部
    海滩
    片岩、花岗岩范围1.2~60.348.7~6908.4222.9~74989.29~82文献[45]
    平均值±标准差9.1±19.2940.7±22438938.6±24774.252.8±22.1
    印度尼西亚东部熔岩玄武岩、安山岩范围734.87~1795.17文献[46]
    平均值±标准差1471.53
    中国东海
    北部陆架
    黄河长江入海物质范围15~5030~1300.84~0.88文献[47]
    平均值±标准差
    南极菲尔德斯半岛海滩玄武岩、安山岩范围1314.8~1780.81692.8~3666.3156705.7~215260.6333.7~3020.498.5~99.8本文
    平均值±标准差1600.9±152.72772.4±592.5188732.4±16370.11392.8±685.499.3±0.3
    下载: 导出CSV
