莱州湾海岸带工程地质环境质量分区

宋晓帅, 于开宁, 吴振, 王松涛, 孔祥淮, 贾永刚

宋晓帅, 于开宁, 吴振, 王松涛, 孔祥淮, 贾永刚. 莱州湾海岸带工程地质环境质量分区[J]. 海洋地质与第四纪地质, 2019, 39(2): 79-89. DOI: 10.16562/j.cnki.0256-1492.2017082302
引用本文: 宋晓帅, 于开宁, 吴振, 王松涛, 孔祥淮, 贾永刚. 莱州湾海岸带工程地质环境质量分区[J]. 海洋地质与第四纪地质, 2019, 39(2): 79-89. DOI: 10.16562/j.cnki.0256-1492.2017082302
SONG Xiaoshuai, YU Kaining, WU Zhen, WANG Songtao, KONG Xianghuai, JIA Yonggang. Engineering geological environment quality division of Laizhou Bay coastal zone[J]. Marine Geology & Quaternary Geology, 2019, 39(2): 79-89. DOI: 10.16562/j.cnki.0256-1492.2017082302
Citation: SONG Xiaoshuai, YU Kaining, WU Zhen, WANG Songtao, KONG Xianghuai, JIA Yonggang. Engineering geological environment quality division of Laizhou Bay coastal zone[J]. Marine Geology & Quaternary Geology, 2019, 39(2): 79-89. DOI: 10.16562/j.cnki.0256-1492.2017082302

莱州湾海岸带工程地质环境质量分区

基金项目:

中国科学院海洋地质与环境重点实验室开放基金项目“浙江沿海泥质区表层沉积物磁学特征及其环境指示意义” MGE2017KG06

国家自然科学基金项目“南黄海西部近岸陆架区末次冰期古河谷物源和充填模式研究” 41476051

中国地质调查局项目“渤海湾西部等重点海岸带综合地质调查” DD20160144

详细信息
    作者简介:

    宋晓帅(1991—),男,在读博士,主要从事海洋工程地质方面的研究工作,E-mail:songxiaoshuaivip@163.com

    通讯作者:

    孔祥淮(1965—),男,博士,教授级高级工程师,主要从事海洋地质与地球化学方面的研究工作,E-mail:kongxianghuai@163.com

  • 中图分类号: P753

Engineering geological environment quality division of Laizhou Bay coastal zone

  • 摘要: 依据莱州湾海岸带海陆统筹综合地质调查的成果资料,采用层次分析法和模糊综合评价法,通过构造判断矩阵,计算评价因子权重,将经度118°30′~120°00′E和纬度36°30′~37°30′N范围内的研究区划分为数百个评价单元。基于此,利用模糊综合评价公式,采用计算机编程进行运算,运用MAPGIS软件的空间分析功能,按照研究区工程地质环境稳定性评价标准对每个评价单元进行统计打分,分别对地壳稳定性、地面稳定性和地基稳定性进行评价分区。然后综合考虑各种评价因子后,最终对整个研究区的工程地质环境质量进行评价分区。
    Abstract: Based on comprehensive geological survey in Laizhou Bay, we calculate the weights of evaluation factors with the method of analytic hierarchy process and fuzzy comprehensive evaluation. The results indicate that hundreds of evaluation units were divided within the research area. With the use of fuzzy comprehensive evaluation formula integrated with computer program and the spatial analysis function of MAPGIS, we evaluate the crust stability, surface stability and foundation stability following the evaluation standard of geological environmental stability in the study area. We evaluate the engineering geological environment quality and establish the subareas with integration of all evaluation factors in the whole study area.
  • 海岸带是指海洋与陆地的交界地带,是海岸线向陆、海两侧扩展一定宽度的带状区域[1]。海岸带地区的地质环境作为人类生存和城市发展的承载体,其质量的好坏对沿海城市经济和社会可持续发展起着巨大的决定性作用[2]。莱州湾海岸带地区是渤海南部经济发展的重要地带,该区具有丰富的自然资源,同时又是地质构造复杂、地质灾害频繁和工程地质条件较差的地区。大量的沿海工程建设如滨海新城、港口码头、海底电缆、管道及石油开采平台等都需要以海岸带地区地质环境为依托[3, 4]。然而,不同地段的工程地质环境特性和质量有着较大的差异。因此,对莱州湾海岸带地区进行工程地质环境质量评价和分区,预先查明其工程地质条件及各种不稳定因素就成为工程建设不可缺少的前期工作。

    工程地质环境是与人类工程、经济活动密切相关的地质环境;工程地质环境质量评价,就是研究人类生活及工程经济活动对地质环境的适宜性,也就是评价工程地质环境的优劣程度[5]。工程地质工作不仅需要对工程地质条件中的各个要素的质量做出定量评价,而且还要求把工程地质条件和人类工程活动、社会效益、经济效益综合成一个系统一并考虑,由此选择最佳土地使用方案、最佳工程建设区,并指出不利的工程地质条件分布区,这对于沿海城市总体规划、建设布局以及拟建工程投资规模的确定和进行工程地质勘察均有十分重要的意义[6, 7]。本文采用层次分析法和模糊综合评价法[8, 9],采用计算机编程进行运算,运用MAPGIS软件的空间分析功能,按照研究区工程地质环境稳定性评价标准对每个评价单元进行统计打分,分别对地壳稳定性、地面稳定性和地基稳定性进行分区评价,然后综合考虑各种评价因子后,最终对整个研究区的工程地质环境质量进行评价分区。

    本研究所采用的资料主要源自青岛海洋地质研究所2015—2016年期间在莱州湾海岸带地区开展的《莱州湾海岸带海陆统筹综合地质调查(试点)》项目中获取的基础地质条件、岩土体条件与环境地质问题、地质灾害和海洋灾害等阶段性成果资料[10]。同时,搜集整理了前人关于该区域地震活动性与新构造活动等资料。在研究上述资料的基础上,参考前人应用层次分析法与模糊综合评价法的实例[11-18]对本研究区进行工程地质环境质量综合评价分区。

    层次分析法(简称AHP方法)是一种定性与定量分析相结合的决策分析方法,其基本原理是:把复杂的问题分解成若干个有序层次,并根据一定客观事实的判断,对每一层次的相对重要性给予定量表示;然后利用数学方法计算出表达每一层次的全部元素相对重要性的权重数值,据此对整个问题进行分析并提出问题的解决方案[8]。结合专家打分法定性分析的优点与层次分析法定量分析的优点,利用专家打分法来确定层次分析法所需要的判断矩阵。具体的工作程序如下:

    (1) 递阶层次结构的建立。应用AHP分析决策问题时,首先要把问题条理化、层次化,构造出一个有层次的结构模型。在这个模型下,复杂问题被分解为若干元素,这些元素又按其属性及关系形成若干层次,上一层次的元素作为准则对下一层次有关元素起支配作用。

    (2) 判断矩阵的建立。判断矩阵表示本层次元素与上一层次有关元素之间相对重要性的比较。用于两两比较的判断矩阵是AHP法的基础,也是进行相对重要度计算的重要依据。通过两两比较,可以得出高一级层次的某元素对低一级层次相关元素的相对重要性。这种比较结果可以通过引入适当的标度来表示(表 1),即用数值直观地表达出来,并写成判断矩阵,如下:

    表  1  标度及其含义
    Table  1.  Scale and its meaning
    标度含义
    1A1A2同等重要
    3A1A2稍微重要
    5A1A2明显重要
    7A1A2更为重要
    9A1A2极端重要
    2,4,6,8上述两相邻判断之中值,表示重要性判断之间的过渡性
    注:A1表示高一级层次的某因素;A2表示低一级层次的相关因素。
    下载: 导出CSV
    | 显示表格
    $$ $\begin{array}{l|c c c c c } C_k & A_1 & A_2 & \cdots & A_n \\ \hline A_1 & a_{11} & a_{12} & \cdots & a_{1n} \\ A_2 & a_{21} & a_{22} & \cdots & a_{2n} \\ \cdots & \cdots & \cdots & \cdots & \cdots \\ A_n & a_{n1} & a_{n2} & \cdots & a_{nn} \\ \end{array}$ $$

    其中:aij>0,aij=1/ajiaii=1。

    (3) 建立判断矩阵后,利用“和积法”计算出各矩阵的最大特征根λ及其对应的特征向量W,从而求出各个元素的权重值;并用CR=CI/RI进行一致性检验。其中,CI为一致性指标,RI为判断矩阵的平均随机一致性指标,CR为一致性比例。计算步骤如下:

    对矩阵A的每一列向量进行归一化,得到

    $$ {{\overline{W}}_{ij}}={{a}_{ij}}/\sum\limits_{i=1}^{n}{{{a}_{ij}}(j=1, 2, \cdots , n)} $$ (1)

    对${{\overline{W}}_{ij}}$按行求和,得到

    $$ {{\overline{W}}_{ij}}=\sum\limits_{j=1}^{n}{{{\overline{W}}_{ij}}(i=1, 2, \cdots , n)} $$ (2)

    对${{\overline{W}}_{i}}$归一化,得到

    $$ {{W}_{i}}={{\overline{W}}_{i}}/\sum\limits_{i=1}^{n}{{{\overline{W}}_{i}}} $$ (3)

    $$ W={{({{W}_{1}}, {{W}_{2}}, \cdots {{W}_{n}})}^{T}} $$ (4)

    即为所求的特征向量,也就是对应各个因素的权重值。

    计算判断矩阵A的最大特征根λ,即

    $$ \lambda =\frac{1}{n}\sum\limits_{i=1}^{n}{[{{(AW)}_{i}}/{{W}_{i}}]} $$ (5)

    对判断矩阵进行一致性检验,先计算CI,即

    $$ CI=(\lambda -n)/(n-1) $$ (6)

    再计算CR,即

    $$ CR=CI/RI $$ (7)

    式中:CR为一致性指标;λmax为最大特征根;n为矩阵阶数;RI为平均随机一致性指标,由大量试验给出,取值见表 2CR为随机一致性比率。只有当CR<0.10时,判断矩阵才具有满意的一致性,所获取值才比较合理。

    表  2  平均随机一致性指标值
    Table  2.  Average value of random identity parameters
    阶数(n)123456789
    RI0.000.000.580.901.121.241.321.411.45
    下载: 导出CSV
    | 显示表格

    按照构造综合矩阵求得的各评价因子及其权重值,根据计算公式(8)对每个评价单元格按照评价标准表进行系统的统计打分得到各单元的地质环境质量评价结果,最后根据区内的实际调查结果进行必要的修正[3, 4, 13-18]

    $$ {{M}_{i}}=\sum\limits_{j=1}^{n}{{{a}_{j}}{{U}_{ij}}} $$ (8)

    式中:Mi为第i个评价单元的区域稳定性评价总分值;aj为第j评价因子的权重系数(aj即为公式4中的Wi值);Uij为第i个评价单元中第j个评价因子的评分值;n为评价因子数。

    工程地质环境稳定性按其决定因素及表现形式大体可分为地壳稳定性、地面稳定性和地基稳定性3个方面[19]。地壳稳定性也称构造稳定性,指现代构造运动、地震活动以及岩浆活动影响下地壳及其表层的相对稳定程度[20]。地面稳定性或称地表稳定性则指地壳表面在地球内、外营力地质作用和人类工程—经济活动影响下的相对稳定程度[21]。地基稳定性指工程建筑物影响范围内地基岩土体或地下建筑围岩的稳定性[22]

    对工程地质环境质量进行评价,通常是按地质环境因素进行单项评价,而后再进行总的评价。如苏联φ.B.KOTJIOB教授,捷克M Matula教授等都曾进行过这方面的研究工作[23-25]。毛同夏研究员曾综合其评价内容和分级标准整理成表[26]。无疑,环境地质因素单项评价是环境评价的基础,但更有意义的应是对地质环境—工程设施系统的协调稳定性进行综合评价。为此,在实际工作中,可先分别研究地壳、地面和地基的稳定性,而后再综合评价总的稳定性。

    根据研究区特定的地质环境条件,主要以地震动峰值加速度值为主要评价指标,结合区内新构造运动、历史地震发育分布情况及地壳形变速率等因素进行单元格评价,根据比较标度得到各要素的比较矩阵(表 3),最终对研究区区域地壳稳定性进行综合评价分区。海域由于缺少地震动峰值加速度值等指标,因此,海域地壳稳定性主要根据区域大的断裂构造带活动性和历史地震的分布范围和强度进行粗略评价分区。

    表  3  各评价要素的比较标度
    Table  3.  Comparison scale of evaluation factors
    评价要素地震动峰值
    加速度值
    新构造活动性
    及地壳形变速率
    历史地震岩土体力学性质
    地震动峰值加速度值1357
    新构造活动性及地壳形变速率1/3135
    历史地震1/51/313
    岩土体力学性质1/71/51/31
    下载: 导出CSV
    | 显示表格

    经公式(1)-(4)计算求得:W= (0.5, 0.35, 0.1, 0.05) T,影响区域地壳稳定性各评价因子权重见表 4。由公式(5)得λ =4.25,由式(7)得到CR=CI/RI=0.094<0.1,可知此矩阵具有满意的一致性,即各要素的权重可以满足评价的要求。

    表  4  地壳稳定性评价因子权重
    Table  4.  Evaluation factor weight for crust stability
    评价因子地震动
    峰值加速
    度值(g)
    新构造活动
    性及地壳
    形变速率
    历史地震岩土体力
    学性质
    权重0.50.350.10.05
    下载: 导出CSV
    | 显示表格

    将研究区划分为数百个单元网格,对每个单元格按照计算公式(8)和表 5[10]进行系统的统计打分。例如,在研究区潍北滨海平原,受燕山渤海断裂带及沂沭断裂带影响,新构造活动较强烈,构造地壳形变速率较大,大部分地段形变速率大于5mm/a,则U2取值范围为2.5~1,我们取U2=2参与计算;历史上区内及附近发生过多次大于4级的地震,地震动峰值加速度以0.10~0.15g为主,抗震设防烈度7度,我们取U1=6,U3=5参与计算;地形地貌为滨海平原,大面积分布软土及盐渍土,由于大量开采地下卤水,区内产生比较明显的地面沉降,全部受到海(咸)水入侵的影响,土体力学性质较差,因此,我们取U4=2参与计算。然后对该区每个单元格的这些参数与其对应权重值的乘积进行加权求和,得出每个单元格的地壳稳定性评价结果值,并据表 5判断其稳定性级别。本次评价采用计算机编程进行运算,运用MAPGIS软件的空间分析功能,得到各单元的地质环境质量评价结果(地面稳定性和地基稳定性的评价方法与此同理,后面不做具体说明),最后根据研究区实际地质条件、历史地震活动性、新构造活动等因素进行必要的修正,最终将区域地壳稳定性主要分为2个区,即基本稳定区和较不稳定区(图 1)。

    表  5  地壳稳定性评价标准
    Table  5.  Evaluation criteria for crust stability
    评价因子级别
    稳定
    (10~7.5)
    基本稳定
    (7.5~5)
    较不稳定
    (5~2.5)
    不稳定
    (2.5~1)
    U1地震动峰值
    加速度值(g)
    ≤0.050.05~0.150.15~0.30≥0.30
    U2新构造活动性及地
    壳形变速率
    一般晚更新世和全新
    世构造活动不明显;地
    壳形变速率非常小
    一般全新世构造活动
    不明显;地壳形变速率
    较小
    一般晚更新世和全新
    世构造活动较明显;地
    壳形变速率较大
    一般晚更新世和全新
    世构造活动明显;地壳
    形变速率大。
    U3历史地震Ms≤55≤Ms<66≤Ms<7Ms≥7
    U4岩土体力学性质完整坚硬岩体,土体坚
    硬、密实
    较完整较坚硬岩体,土
    体可-硬塑、中-密实
    较破碎较软弱岩体,土
    体可-软塑、稍密
    破碎软弱岩体,土体软
    塑、松散
    注:Ms代表面波震级。
    下载: 导出CSV
    | 显示表格

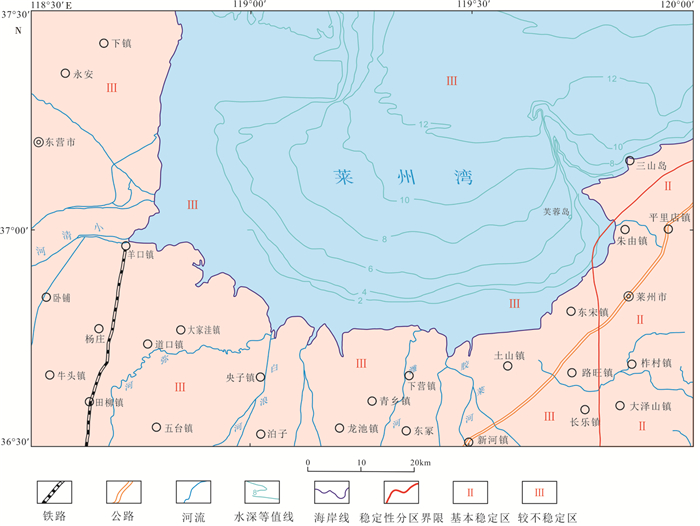

    图  1  研究区区域地壳稳定性评价分区
    Figure  1.  Division of regional crust stability in the study area

    对地面稳定性进行评价,就是要评价地壳表层在内、外地质营力作用和人类工程经济活动影响下的相对稳定程度。研究区影响地面稳定性因素主要包括砂土液化、软土地基变形、土壤盐渍化、地面沉降、崩塌、滑坡、泥石流、采空塌陷、海水入侵和风暴潮、海岸侵蚀等环境工程地质问题、地质灾害及海洋灾害等,海域内重点考虑海洋灾害、软土和砂土液化等因素。根据比较标度得到各要素的比较矩阵(表 6),最终对研究区区域地面稳定性进行综合评价分区。

    表  6  各评价要素的比较标度
    Table  6.  Comparison scale of evaluation factors
    评价要素砂土液化软土地基
    变形
    土壤盐
    渍化
    地面
    沉降
    崩、滑、流采空
    塌陷
    海(咸)
    水入侵
    风暴潮、
    海冰、海平
    面上升
    海岸侵蚀
    砂土液化11/351/321/341/35
    软土地基变形317131517
    土壤盐渍化1/51/711/71/31/71/21/71
    地面沉降317131517
    崩、滑、流1/21/331/311/321/37
    采空塌陷317131517
    海(咸)水入侵1/41/521/51/21/511/52
    风暴潮、海冰、
    海平面上升
    317131517
    海岸侵蚀1/51/711/71/71/71/21/71
    下载: 导出CSV
    | 显示表格

    经公式(1)-公式(4)计算求得:W= (0.12, 0.15, 0.05, 0.15, 0.1, 0.15, 0.08, 0.15, 0.05)T,影响区域地壳稳定性各评价因子权重见表 7。由公式(5)得λ =10.06,由式(7)得到CR=CI/RI=0.091<0.1,可知此矩阵具有满意的一致性,即各要素的权重可以满足评价的要求。

    表  7  地面稳定性评价因子权重
    Table  7.  Evaluation factor weight for surface stability
    评价因子U1U2U3U4U5U6U7U8U9
    权重0.120.150.050.150.100.150.080.150.05
    下载: 导出CSV
    | 显示表格

    对研究区划分的每个单元格按照计算公式(8)和表 8[10]进行系统的统计打分。根据研究区实际工程地质条件,考虑区内的环境地质问题、地质灾害和海洋灾害的分布范围、发育程度及危害强度等进行必要的修正,最终将地面稳定性主要分为4个区,即稳定区、基本稳定区、较不稳定区和不稳定区(图 2)。

    表  8  地面稳定性评价标准
    Table  8.  Evaluation criteria for surface stability
    评价因子级别
    稳定(10~7.5)基本稳定(7.5~5)较不稳定(5~2.5)不稳定(2.5~1)
    环境地质问题砂土液化(U1)不具备条件危害较小危害中等危害性大
    软土地基变形(U2)不具备条件变形程度小变形程度中等变形程度大
    土壤盐渍化(U3)轻微中等严重
    地质灾害问题地面沉降(m)(U4)<0.10.1~0.40.4~0.8>0.8
    崩、滑、流(U5)不发育微弱发育中等发育强烈发育
    采空塌陷(U6)轻微中等严重
    海(咸)水入侵(U7)轻微中等严重
    海洋灾害风暴潮、海冰、海平面上升(U8)轻微中等严重
    海岸侵蚀(U9)轻微中等严重
    下载: 导出CSV
    | 显示表格

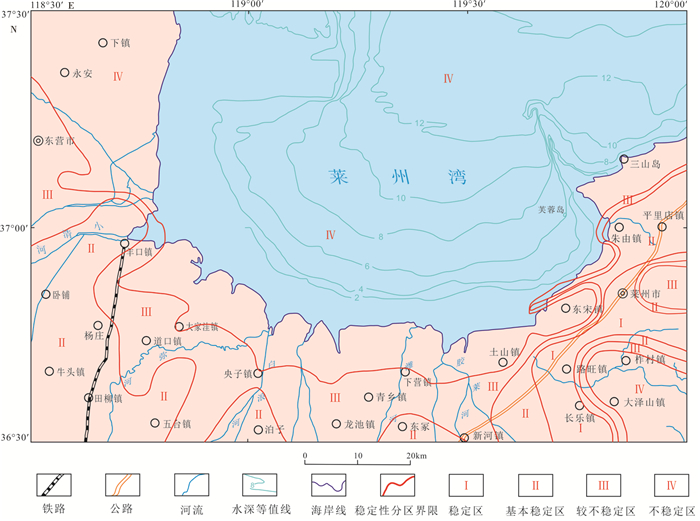

    图  2  研究区地面稳定性评价分区
    Figure  2.  Division of surface stability in the study area

    对地基稳定性进行评价,就是要评价工程建筑物影响深度范围内岩土体的相对稳定程度,主要有岩土体的物理力学性质、软弱结构面、承载力特征值及地下水作用等。本研究对地基稳定性评价主要选择地基承载力、土的干容重两个指标进行评价,并适当考虑影响地基稳定性的不良地质作用、地质灾害以及地下水位埋深等因素。区内地基土承载力在不同位置、不同岩性及不同埋置深度均有较大变化,本研究评价选用地基承载力特征值指标主要指地表开始的第一层或第二层地基土(当第一层厚度小于3m,且第二层地基土承载力高于第一层时,按第二层考虑)承载力特征值,当基岩顶板埋深<3m时,直接以基岩稳定性评价。分级标准参照国标《1:5万区域水文地质工程地质环境地质综合勘查规范(GB/T14158-93)》,并结合研究区实际工程地质条件情况而制定相关评价标准(表 9[10])。

    表  9  地基稳定性评价指标
    Table  9.  Evaluation criteria for foundation stability
    级别指标稳定
    (10~7.5)
    基本稳定
    (7.5~5)
    较不稳定
    (5~2.5)
    不稳定
    (2.5~1)
    承载力特
    征值(kPa)
    >400150~40080~150<80
    干容重
    (t/m3)
    砂土/>1.51.4~1.6<1.4
    黏性土/>1.41.2~1.5<1.2
    下载: 导出CSV
    | 显示表格

    对研究区划分的每个单元格按照表 9进行系统的统计打分。根据研究区实际工程地质条件,结合环境工程地质问题和地质灾害的分布范围、发育程度等进行必要的修正,最终将地基稳定性主要分为4个区,即稳定区、基本稳定区、较不稳定区和不稳定区(图 3)。

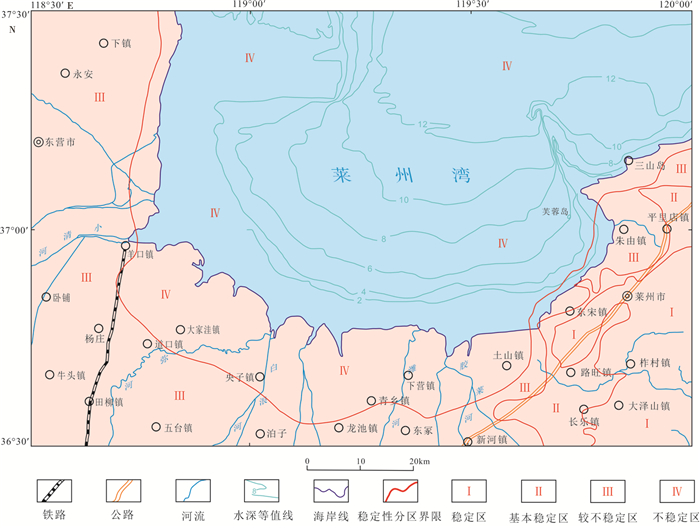

    图  3  研究区地基稳定性评价分区
    Figure  3.  Division of foundation stability in the study area

    工程地质环境稳定性评价是在前述地壳、地面、地基单项因素评价的基础上给定分值,再将各种因素综合起来进行总的评价,用以综合反映工程地质环境质量的优劣程度[27]。其评价结果可作为工程地质环境区划和城市土地利用规划的依据。其综合评价方法,即将三者叠加表示:

    $$ {{S}_{E}}={{S}_{c}}+{{S}_{s}}+{{S}_{f}} $$ (9)

    式中:SE为工程地质环境稳定性综合评价指标;Sc为地壳稳定性指标;Ss为地面稳定性指标;Sf为地基稳定性指标。

    利用各单项指标稳定性分值,采用上式运算得出一个综合参数,将研究区划分为数百个单元网格,对每个单元格进行系统的统计打分,再按照表 10[10]稳定性分区标准进行工程地质环境稳定性分区评判,将本区的工程地质环境划分为4个区,分别为稳定区(Ⅰ)、基本稳定区(Ⅱ)、较不稳定区(Ⅲ)和不稳定区(Ⅳ),如图 4所示,各区特征分述如下:

    表  10  工程地质环境稳定性分区标准
    Table  10.  Zoning criteria for engineering geological environmental stability
    稳定性分区稳定(Ⅰ)基本稳定
    (Ⅱ)
    较不稳定
    (Ⅲ)
    不稳定
    (Ⅳ)
    稳定性
    指标(SE)
    30~22.522.5~1515~7.57.5~3
    下载: 导出CSV
    | 显示表格

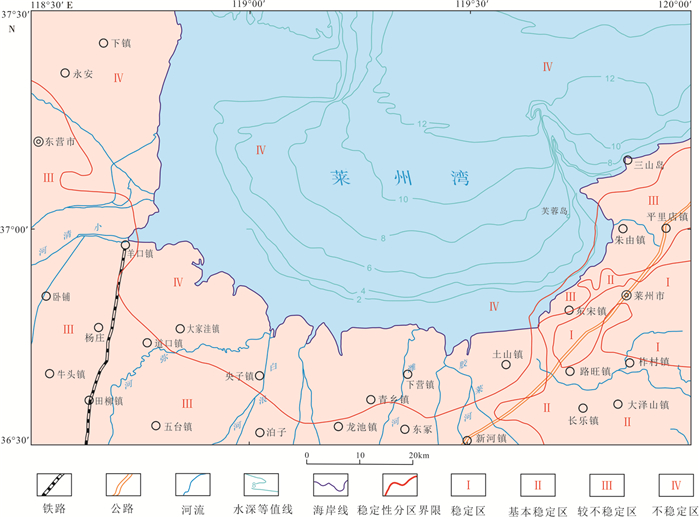

    图  4  研究区工程地质环境稳定性评价分区
    Figure  4.  Division of engineering geological environmental stability in the study area

    工程地质环境不稳定区:主要分布在研究区海域以及陆域内的黄河三角洲河口、东营东部沿海地区、潍北滨海北部、莱州—龙口的滨海平原等地区。

    黄河三角洲及潍北滨海平原位于济阳坳陷区,新生代强烈下沉,新生界最大厚度可达数千米,区内断裂较发育,将坳陷分割成次一级凹陷和凸起,受燕山渤海断裂带及沂沭断裂带影响,新构造活动较强烈,历史上区内及附近发生过多次大于4级的地震,特别是渤海海域发生过多次强震,距今最近的为1969年7月14日发生在渤海海域7.4级强震,设计地震基本加速度以0.10~0.15g为主,抗震设防烈度7度,属地壳较不稳定区;构造地壳形变速率大,大部分地段形变速率大于5mm/a,地形地貌为黄河三角洲平原和滨海平原,大面积分布可液化粉(砂)土层、软土及盐渍土,液化较严重,软土埋深浅且厚度较大,土壤盐渍化严重,由于大量开采石油和地下水(包括卤水),区内产生比较明显的地面沉降,全部受到海(咸)水入侵的影响。据历史资料统计,莱州虎头崖以西的区域,是风暴潮、海冰等海洋灾害多发区,对上述区域造成的危害严重,莱州湾西岸和南岸海岸侵蚀较严重,属地面较不稳定和不稳定区;浅部第四系地层为新近沉积欠固结高压缩性土,分布大面积的淤泥质软土,物理力学性质差,地基承载力特征值普遍在60~100kPa之间,大部分属地基不稳定和较不稳定区。

    莱州至龙口的滨海平原区设计地震基本加速度值0.10~0.15g,抗震设防烈度7度,主要受燕山渤海全新世活动断裂带影响,构造断裂较发育,地壳形变速率小于5mm/a,海水入侵危害严重,由于金矿开采引发的地质灾害严重,如莱州仓上金矿等,风暴潮、海冰等海洋灾害危害较严重,局部海湾海岸侵蚀轻微至中等,大部分属地面不稳定区;浅部第四系地层多为欠固结的砂土和黏性土,普遍分布淤泥质软土,地基承载力一般小于80kPa,大部分属地基不稳定区。

    莱州湾海域内其地壳稳定性主要受沂沭断裂带(营潍断裂)影响,历史上在沂沭断裂带附近发生中强震的频率高,强度大,破坏性强,因此研究区海域均属地壳较不稳定区;由于上述海域地质灾害、风暴潮、海冰、海平面上升等海洋灾害及地质环境问题比较复杂,软土不均匀沉降和粉砂土液化等不良地质作用较发育,综合判定研究区海域属地面不稳定区;海域海底浅部大面积分布淤泥质软土及粉砂土,全新世冲积海积形成,属欠固结高压缩性土,土体结构松软,物理力学性质较差,地基承载力特征值普遍小于80kPa,属地基不稳定区。

    综合上述分析,上述区域属工程地质环境不稳定区。

    工程地质环境较不稳定区:主要分布于东营南部区域、潍北滨海平原南部以及莱州至龙口的河流冲积平原等区域。

    东营南部区域及潍北滨海平原南部区域,位于济阳坳陷区,新生代强烈下沉,新生界厚度普遍大于3000m,构造地壳形变速率较大,大部分地段形变速率大于5mm/a,断裂较发育,将坳陷分割成次一级凹陷和凸起,受附近无棣诸城断裂、齐河广饶断裂带及沂沭断裂带影响,新构造活动强烈,历史上区内及附近发生过多次大于4级的地震,设计地震基本加速度值0.10~0.15g,抗震设防烈度7度,属地壳较不稳定区。地形地貌为黄河三角洲平原和潍北滨海平原,全部受海咸水入侵影响,大范围分布液化土、软土及盐渍土,东营和广饶一带受开采深层地下水影响,普遍产生不同程度的地面沉降,年最大沉降速率大于50mm,由于距海岸线相对较远,遭受海洋灾害的影响较小,但遇到特大风暴潮灾害时,造成的危害也较大,主要属地面较不稳定区,局部为地面基本稳定区。浅部第四系地层为新近沉积的中高压缩性土粉土、粉细砂及粉质黏土,局部分布淤泥质软土和液化粉砂土,但软土厚度较薄,液化等级较低,地基承载力特征值普遍在80~150kPa,主要属地基较不稳定区。

    莱州至龙口的滨海地区属处于胶北隆起北部,设计地震基本加速度值0.10~0.15g,抗震设防烈度7度,主要受燕山渤海全新世活动断裂带影响,属地壳基本稳定区。构造地壳形变速率大于4mm/a,地形地貌较复杂,主要为河流冲积平原及滨海平原,在莱州西北由于金矿开采等引发的崩塌、滑坡、泥石流等地质灾害较发育,危害较严重,属地面较不稳定区。第四系厚度较薄,冲积平原区岩性以粉质黏土、粉土、粉细砂等为主,滨海平原区以粉细砂及黏性土为主,天然地基承载力特征值一般小于150kPa,软土分布区小于80kPa,大部分属地基较不稳定区。

    综合分析上述区域属工程地质环境较不稳定区。

    工程地质环境基本稳定区:分布于莱州东部低山丘陵区。设计地震基本加速度值为0.10g,抗震设防烈度为7度,新构造活动较弱,历史上未发生过4级以上地震,地壳形变速率在3~5mm/a之间,属地壳基本稳定区。该区域采空塌陷、崩塌、泥石流等地质灾害发育微弱,大部区域距海岸线相对较远,受海洋灾害的危害弱,属地面基本稳定区。该区域主要为冲积平原,山间堆积平原,地貌属于低山丘陵及山间堆积平原,地下水位埋深较大,第四系厚度薄,以粉质黏土、砂砾土等为主,地基承载力特征值150~400kPa之间,属地基基本稳定区,平度大泽山一带以低山丘陵为主,大面积出露基岩,属地基稳定区。

    综合分析上述区域属工程地质环境基本稳定区。

    工程地质环境稳定区:主要分布于莱州东部低山丘陵区。该区域新构造活动一般,历史上区内近期未曾发生过震级大于4级的地震,设计地震基本加速度值为0.10g,抗震设防烈度为7度,属地壳基本稳定区。构造地壳形变速率大部分地段为2~5mm/a,采空塌陷等地质灾害和地质环境问题基本不发育,无海洋灾害,属地面稳定区。地貌以低山丘陵为主,出露基岩以坚硬的块状侵入岩为主,地下水位埋深大,地基承载力特征值普遍大于400kPa,属地基稳定区。

    综合分析该区域属工程地质环境稳定区。

    (1) 运用层次分析法和模糊综合评价法,通过分解、构造判断矩阵、比较判断、综合评价的思维方式进行研究,评价过程中采取定性与定量结合,对研究区的地壳稳定性、地面稳定性、地基稳定性分别进行了评价分区,最终将三者叠加并按照稳定性分区标准进行工程地质环境稳定性分区评判,将研究区的工程地质环境划分为4个区,分别为稳定区(Ⅰ)、基本稳定区(Ⅱ)、较不稳定区(Ⅲ)和不稳定区(Ⅳ);

    (2) 工程地质环境稳定性评价结果:较不稳定区和不稳定区占了研究区的绝大部分,主要分布于整个海域以及研究区的西南部,工程的规划应慎重行事,不适宜开展工程活动。仅有小部分区域为稳定区和基本稳定区,主要分布于莱州东部低山丘陵区,适宜开展近岸小型工程,在对近岸工程地质条件作详细的勘察并作相应处理后,也可进行大型工程建设。

  • 图  1   研究区区域地壳稳定性评价分区

    Figure  1.   Division of regional crust stability in the study area

    图  2   研究区地面稳定性评价分区

    Figure  2.   Division of surface stability in the study area

    图  3   研究区地基稳定性评价分区

    Figure  3.   Division of foundation stability in the study area

    图  4   研究区工程地质环境稳定性评价分区

    Figure  4.   Division of engineering geological environmental stability in the study area

    表  1   标度及其含义

    Table  1   Scale and its meaning

    标度含义
    1A1A2同等重要
    3A1A2稍微重要
    5A1A2明显重要
    7A1A2更为重要
    9A1A2极端重要
    2,4,6,8上述两相邻判断之中值,表示重要性判断之间的过渡性
    注:A1表示高一级层次的某因素;A2表示低一级层次的相关因素。
    下载: 导出CSV

    表  2   平均随机一致性指标值

    Table  2   Average value of random identity parameters

    阶数(n)123456789
    RI0.000.000.580.901.121.241.321.411.45
    下载: 导出CSV

    表  3   各评价要素的比较标度

    Table  3   Comparison scale of evaluation factors

    评价要素地震动峰值
    加速度值
    新构造活动性
    及地壳形变速率
    历史地震岩土体力学性质
    地震动峰值加速度值1357
    新构造活动性及地壳形变速率1/3135
    历史地震1/51/313
    岩土体力学性质1/71/51/31
    下载: 导出CSV

    表  4   地壳稳定性评价因子权重

    Table  4   Evaluation factor weight for crust stability

    评价因子地震动
    峰值加速
    度值(g)
    新构造活动
    性及地壳
    形变速率
    历史地震岩土体力
    学性质
    权重0.50.350.10.05
    下载: 导出CSV

    表  5   地壳稳定性评价标准

    Table  5   Evaluation criteria for crust stability

    评价因子级别
    稳定
    (10~7.5)
    基本稳定
    (7.5~5)
    较不稳定
    (5~2.5)
    不稳定
    (2.5~1)
    U1地震动峰值
    加速度值(g)
    ≤0.050.05~0.150.15~0.30≥0.30
    U2新构造活动性及地
    壳形变速率
    一般晚更新世和全新
    世构造活动不明显;地
    壳形变速率非常小
    一般全新世构造活动
    不明显;地壳形变速率
    较小
    一般晚更新世和全新
    世构造活动较明显;地
    壳形变速率较大
    一般晚更新世和全新
    世构造活动明显;地壳
    形变速率大。
    U3历史地震Ms≤55≤Ms<66≤Ms<7Ms≥7
    U4岩土体力学性质完整坚硬岩体,土体坚
    硬、密实
    较完整较坚硬岩体,土
    体可-硬塑、中-密实
    较破碎较软弱岩体,土
    体可-软塑、稍密
    破碎软弱岩体,土体软
    塑、松散
    注:Ms代表面波震级。
    下载: 导出CSV

    表  6   各评价要素的比较标度

    Table  6   Comparison scale of evaluation factors

    评价要素砂土液化软土地基
    变形
    土壤盐
    渍化
    地面
    沉降
    崩、滑、流采空
    塌陷
    海(咸)
    水入侵
    风暴潮、
    海冰、海平
    面上升
    海岸侵蚀
    砂土液化11/351/321/341/35
    软土地基变形317131517
    土壤盐渍化1/51/711/71/31/71/21/71
    地面沉降317131517
    崩、滑、流1/21/331/311/321/37
    采空塌陷317131517
    海(咸)水入侵1/41/521/51/21/511/52
    风暴潮、海冰、
    海平面上升
    317131517
    海岸侵蚀1/51/711/71/71/71/21/71
    下载: 导出CSV

    表  7   地面稳定性评价因子权重

    Table  7   Evaluation factor weight for surface stability

    评价因子U1U2U3U4U5U6U7U8U9
    权重0.120.150.050.150.100.150.080.150.05
    下载: 导出CSV

    表  8   地面稳定性评价标准

    Table  8   Evaluation criteria for surface stability

    评价因子级别
    稳定(10~7.5)基本稳定(7.5~5)较不稳定(5~2.5)不稳定(2.5~1)
    环境地质问题砂土液化(U1)不具备条件危害较小危害中等危害性大
    软土地基变形(U2)不具备条件变形程度小变形程度中等变形程度大
    土壤盐渍化(U3)轻微中等严重
    地质灾害问题地面沉降(m)(U4)<0.10.1~0.40.4~0.8>0.8
    崩、滑、流(U5)不发育微弱发育中等发育强烈发育
    采空塌陷(U6)轻微中等严重
    海(咸)水入侵(U7)轻微中等严重
    海洋灾害风暴潮、海冰、海平面上升(U8)轻微中等严重
    海岸侵蚀(U9)轻微中等严重
    下载: 导出CSV

    表  9   地基稳定性评价指标

    Table  9   Evaluation criteria for foundation stability

    级别指标稳定
    (10~7.5)
    基本稳定
    (7.5~5)
    较不稳定
    (5~2.5)
    不稳定
    (2.5~1)
    承载力特
    征值(kPa)
    >400150~40080~150<80
    干容重
    (t/m3)
    砂土/>1.51.4~1.6<1.4
    黏性土/>1.41.2~1.5<1.2
    下载: 导出CSV

    表  10   工程地质环境稳定性分区标准

    Table  10   Zoning criteria for engineering geological environmental stability

    稳定性分区稳定(Ⅰ)基本稳定
    (Ⅱ)
    较不稳定
    (Ⅲ)
    不稳定
    (Ⅳ)
    稳定性
    指标(SE)
    30~22.522.5~1515~7.57.5~3
    下载: 导出CSV
  • [1] 易亮, 于洪军, 徐兴永, 等.莱州湾海岸带环境与功能区划初探[J].海岸工程, 2010, 29(1): 30-39. doi: 10.3969/j.issn.1002-3682.2010.01.005

    YI Liang, YU Hongjun, XU Xingyong, et al. Preliminary study on coastal zone environments and functional zoning in Laizhou Bay[J]. Coastal Engineering, 2010, 29(1): 30-39. doi: 10.3969/j.issn.1002-3682.2010.01.005

    [2] 王思敬, 温庆博.海岸带城市化的环境地质问题[M].北京:中国大地出版社, 2005: 13-20.

    WANG Sijing, WEN Qingbo. Environmental geological problems of coastal urbanization[M]. Beijing: China Land Press, 2005: 13-20.

    [3] 贾永刚, 孙永福, 单红仙.胶州湾工程地质环境质量综合评价区划[J].海洋地质与第四纪地质, 1999, 19(3): 121-126. http://hydz.chinajournal.net.cn/WKD/WebPublication/paperDigest.aspx?paperID=5c53c7f9-790d-40b9-8c2b-dd9a1b8a8cc8

    JIA Yonggang, SUN Yongfu, SHAN Hongxian. The evaluation and subdivision of engineering geological environment in Jiaozhou Bay [J]. Marine Geology & Quaternary Geology, 1999, 19(3): 121-126. http://hydz.chinajournal.net.cn/WKD/WebPublication/paperDigest.aspx?paperID=5c53c7f9-790d-40b9-8c2b-dd9a1b8a8cc8

    [4] 魏巍, 李培英, 马媛, 等.珠江口海域工程地质环境质量综合评价区划[J].热带海洋学报, 2013, 32(6): 58-62. doi: 10.3969/j.issn.1009-5470.2013.06.009

    WEI Wei, LI Peiying, MA Yuan, et al. The evaluation and subdivision of engineering geo-environment in the Pearl River Estuary[J]. Journal of Tropical Oceanography, 2013, 32(6): 58-62. doi: 10.3969/j.issn.1009-5470.2013.06.009

    [5] 殷跃平.区域工程地质, 环境工程地质论文综述[J].水文地质工程地质, 1993, (6): 44-46. http://www.cnki.com.cn/Article/CJFDTOTAL-SWDG199301014.htm

    YIN Yueping. Summary of regional engineering geology and environmental engineering geology[J]. Hydrogeology & Engineering Geology, 1993, (1): 44-46. http://www.cnki.com.cn/Article/CJFDTOTAL-SWDG199301014.htm

    [6] 郑铣鑫.城市地质工作研究现状及趋势[J].工程勘察, 1989, (3): 14-17. http://www.cnki.com.cn/Article/CJFDTotal-GCKC198903003.htm

    ZHENG Xianxin. Present situation and trend of urban geological work[J]. Geotechnical Investigation & Surveying, 1989, (3): 14-17. http://www.cnki.com.cn/Article/CJFDTotal-GCKC198903003.htm

    [7] 胡广韬.工程地质学[M].北京:地质出版社, 1984.

    HU Guangtao. Engineering Geology[M]. Beijing: Geological Publishing House, 1984.

    [8] 许树柏.实用决策方法:层次分析法原理[M].天津:天津大学出版社, 1988.

    XU Shubai. Practical Decision-Making Method: Principles of Analytic Hierarchy Process[M]. Tianjin: Tianjin University Press, 1988.

    [9] 周浩亮.模糊数学基本理论及其应用[J].建井技术, 1994, 15(4): 70-81. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=QK199400244958

    ZHOU Haoliang. Basic theory of fuzzy mathematics and application[J]. Mine Construction Technology, 1994, 15(4): 70-81. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=QK199400244958

    [10] 王松涛, 吴振, 祝子惠, 等. 山东陆域及潮间带工程地质钻探与综合研究成果报告[R]. 潍坊: 山东省第四地质矿产勘查院, 2015.

    WANG Songtao, WU Zhen, ZHU Zihui, et al. Report on engineering geological drilling and comprehensive research results of Shandong land and intertidal zone[R]. Weifang: Shandong Provincial NO. 4 Institute Of Geological and Mineral Survey, 2015.

    [11] 戚向阳, 黄震, 于晓静, 等. 山东省烟台市芝罘区环境地质综合调查报告[R]. 烟台: 中国冶金地质总局山东正元地质勘查院, 2015.

    QI Xiangyang, HUANG Zhen, YU Xiaojing, et al. A comprehensive investigation report on environmental geology of Zhifu district in Yantai city, Shandong Province[R]. Yantai. Geological Exploration Institute of Shandong Zhengyuan, 2015.

    [12] 蔡鹤生, 周爱国.地质环境质量评价中的专家—层次分析定权法[J].中国地质大学学报, 1998, 23(3): 299-302. doi: 10.3321/j.issn:1000-2383.1998.03.017

    CAI Hesheng, ZHOU Aiguo. Expert analytic hierarchy weighting process in geological environmental quality assessment[J]. Journal of China University of Geosciences, 1998, 23(3): 299-302. doi: 10.3321/j.issn:1000-2383.1998.03.017

    [13] 戚向阳, 王春, 黄震, 等.层次分析和模糊综合评价在地质环境质量评价中的应用实践[J].中国锰业, 2017, 35(1): 131-133. http://d.old.wanfangdata.com.cn/Periodical/zgmengy201701040

    QI Xiangyang, WANG Chun, HUANG Zhen, et al. An application of analytic hierarchy process and fuzzy comprehensive evaluation in geological environmental quality assessment[J]. China's Manganese Industry, 2017, 35(1): 131-133. http://d.old.wanfangdata.com.cn/Periodical/zgmengy201701040

    [14] 王思敬, 李国和.金沙江流域区域地壳稳定性分区与定量评价[J].工程地质学报, 1998, 6(4): 289-300. http://www.cnki.com.cn/Article/CJFDTotal-GCDZ804.000.htm

    WANG Sijing, LI Guohe. Quantitative assessment and zonation of regional crustal stability it the Jin Shajiang river basin[J]. Journal of Engineering Geology, 1998, 6(4): 289-300. http://www.cnki.com.cn/Article/CJFDTotal-GCDZ804.000.htm

    [15] 闫满存, 王光谦, 李保生, 等.基于模糊数学的广东沿海陆地地质环境区划[J].地理与地理信息科学, 2000, 16(4): 41-48. doi: 10.3969/j.issn.1672-0504.2000.04.008

    YAN Mancun, WANG Guangqian, LI Baosheng, et al. Land geoenvironmental regionalization of Guangdong coast by fuzzy mathematics[J]. Geography and Geo-Information Science, 2000, 16(4): 41-48. doi: 10.3969/j.issn.1672-0504.2000.04.008

    [16] 黄庆华, 马寅生, 宋新初.北京地区地震活动与稳定性的模糊综合评价[J].地质学报, 1993, (3): 3-15. http://www.cqvip.com/QK/95080X/199303/1010945.html

    HUANG Qinghua, MA Yinsheng, SONG Xinchu. Seismic activity and fuzzy comprehensive evaluation of crustal stability in the Beijing area[J]. Acta Geologica Sinica, 1993, (3): 3-15. http://www.cqvip.com/QK/95080X/199303/1010945.html

    [17] 孙全, 常方强, 卢惠泉.珠江口近岸海域浅层地质灾害区域风险模糊评价[J].中国海洋大学学报:自然科学版, 2012, 42(1/2): 131-135. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=qdhydxxb201201021

    SUN Quan, CHANG Fangqiang, LU Huiquan. Regional risk evaluation of shallow geological hazard by fuzzy evaluation method in the Pearl River Estuary[J]. Periodical of Ocean University of China, 2012, 42(1/2): 131-135. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=qdhydxxb201201021

    [18] 孙宗勋, 黄鼎成, 詹文欢, 等.南沙群岛工程地质环境分区与质量评价[J].工程地质学报, 2003, 11(1): 36-43. doi: 10.3969/j.issn.1004-9665.2003.01.007

    SUN Zongxun, HUANG Dingcheng, ZHAN Wenhuan, et al. Division and qualitative evaluation of engineering geoenvironment on Nansha islands. [J]. Journal of Engineering Geology, 2003, 11(1): 36-43. doi: 10.3969/j.issn.1004-9665.2003.01.007

    [19] 谭周地.城市工程地质环境质量评价与区划[J].吉林大学学报(地质学), 1987, (3): 311-318. http://www.cnki.com.cn/Article/CJFDTOTAL-CCDZ198703010.htm

    TAN Zhoudi. Evaluation and zoning of urban engineering geological environmental quality[J]. Journal of Jilin University(Earth Science Edition), 1987, (3): 311-318. http://www.cnki.com.cn/Article/CJFDTOTAL-CCDZ198703010.htm

    [20] 李国峰. 唐山地区区域地壳稳定性评价[D]. 唐山: 河北理工大学, 2005. http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=Y784240

    LI Guofeng. Evaluation of regional crustal stability in Tangshan area[D]. Tangshan: Hebei Polytechnic University, 2005. http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=Y784240

    [21] 李传生, 刘志文, 刘扬, 等.山东丁字湾海上新城地面稳定性评价[J].江西建材, 2015, (4): 214-214. doi: 10.3969/j.issn.1006-2890.2015.04.180

    LI Chuansheng, LIU Zhiwen, LIU Yang, et al. Evaluation of ground stability of Haitian New Town in Shandong Province[J]. Jiangxi Building Materials, 2015, (4): 214-214. doi: 10.3969/j.issn.1006-2890.2015.04.180

    [22] 贺丽萍, 于永江.采空区建筑物地基稳定性影响因素分析[J].辽宁工程技术大学学报, 2011, 30(6): 814-817. http://d.old.wanfangdata.com.cn/Periodical/lngcjsdxxb201106004

    HE Liping, YU Yongjiang. Analysis impact factors on foundation stability of goaf[J]. Journal of Liaoning Technical University(Natural Science), 2011, 30(6): 814-817. http://d.old.wanfangdata.com.cn/Periodical/lngcjsdxxb201106004

    [23]

    Matula M. Regional engineering geological evaluation for planning purposes[J]. Bulletin of Engineering Geology and the Environment, 1979, 19(1): 18-24. doi: 10.1007/BF02600442

    [24]

    Dearman W R, Matula M. Environmental aspects of engineering geological mapping[J]. Bulletin of Engineering Geology and the Environment, 1976, 13(1): 141-146. doi: 10.1007%2FBF02634779

    [25]

    Matula M. Rock and soil description and classification for engineering geological mapping report by the IAEG Commission on Engineering Geological Mapping[J]. Bulletin of Engineering Geology & the Environment, 1981, 24(24): 235-274. doi: 10.1007%2FBF02595273

    [26] 毛同夏, 石宏仁, 张丽君.区域地质环境的定量评价和预测[J].地学前缘, 1996, (2): 141-146. doi: 10.3321/j.issn:1005-2321.1996.02.003

    MAO Tongxia, SHI Hongren, ZHANG Lijun. The quantitative assessment and prediction on regional geological environment[J]. Earth Science Frontiers, 1996, (2): 141-146. doi: 10.3321/j.issn:1005-2321.1996.02.003

    [27] 杜东菊.城市工程地质环境研究路线及综合评价方法[J].水文地质工程地质, 1989, (5): 3-7. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=QK000002885136

    DU Dongju. Research route and comprehensive evaluation of urban engineering geological environment. [J]. Hydrogeology & Engineering Geology, 1989, (5): 3-7. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=QK000002885136

  • 期刊类型引用(7)

    1. 陈晓辉,李日辉,温珍河,付军,徐晓达. 渤海海域地质环境稳定性定量评价. 海洋地质前沿. 2024(03): 14-21 . 百度学术
    2. 刘娅楠,贾超,胡邦琦,刘森,宋维宇,杨霄. 基于微地貌特征的西太平洋菲律宾海海底稳定性评价. 海洋地质与第四纪地质. 2022(01): 214-221 . 本站查看
    3. 杜星,孙永福,董杰,王青,宋玉鹏,苏志明,张莞君. 基于无监督机器学习的胶州湾海底工程环境适宜性综合评价. 海洋与湖沼. 2022(04): 972-980 . 百度学术
    4. 马震,陈彭,王家松,柳富田. 中国工程地质评价现状分析. 科学技术与工程. 2021(14): 5621-5629 . 百度学术
    5. 李鹏岳,王东辉,李胜伟,韩浩东,王春山,徐如阁,田凯. 山前冲积平原型城市地下空间开发利用地质适宜性评价——以成都市为例. 地质通报. 2021(10): 1644-1655 . 百度学术
    6. 傅杰超,李伟芳,赵柯,王奇,胡慧. 象山港海岸带高功能景观退化及环境效应研究. 生态科学. 2020(02): 166-174 . 百度学术
    7. 田晨. 滨州市海岸带工程地质特征分析. 山东国土资源. 2020(01): 66-71 . 百度学术

    其他类型引用(0)

图(4)  /  表(10)
计量
  • 文章访问数:  2747
  • HTML全文浏览量:  446
  • PDF下载量:  28
  • 被引次数: 7
出版历程
  • 收稿日期:  2017-08-22
  • 修回日期:  2018-05-29
  • 刊出日期:  2019-04-27

目录

/

返回文章
返回
